Le débitmètre électromagnétique autonome M5000 de Fuji Electric est conçu pour une mesure précise et fiable des fluides conducteurs. Ce type de débitmètre introduit le concept de débitmètre électromagnétique en présentant ses principes de fonctionnement fondamentaux et son utilisation pour mesurer avec précision des fluides conducteurs. Son autonomie et sa technologie avancée en font l’outil idéal pour une gestion optimisée de vos installations, même dans les environnements les plus exigeants.

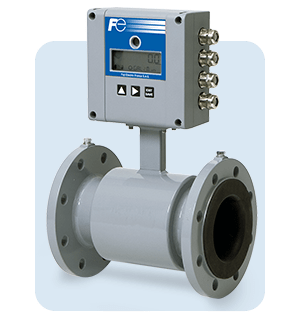

Découvrez le débitmètre électromagnétique autonome M5000
Débitmètre électromagnétique autonome M5000 à batterie
Autonome, alimenté par pile, mesure de débit très haute précision même à bas débit
Le fonctionnement du débitmètre électromagnétique M5000 est basé sur la loi de Faraday, qui stipule que la tension induite dans un conducteur en mouvement à travers un champ électromagnétique est proportionnelle à sa vitesse.
L‘excellente répétabilité associée à l‘importante autonomie de la pile associée font de ce compteur d’eau innovant un appareil de mesure de débit indispensable pour le marché de l’eau. Le champ magnétique est utilisé pour mesurer le débit en générant une tension proportionnelle à la vitesse du fluide.
Les applications typiques sont la détection de fuite dans les réseaux d’eau, les mesures de consommation d’eau et la gestion des installations d’irrigation. Le débitmètre mesure les fluides conducteurs, ce qui permet une grande précision dans diverses conditions.
Ce compteur de débit est recommandé pour toutes les installations sans alimentation électrique externe et où il est nécessaire de connaître précisément le débit d’un liquide et la consommation d’eau.
Le débitmètre électromagnétique M5000 peut également être utilisé avec une alimentation externe. Il peut être alimenté via le réseau usine en continu ou en alternatif et en cas de problème, basculer automatiquement sur la pile interne. Les données importantes en mémoire du convertisseur sont alors sauvegardées en continu.
Le débitmètre électromagnétique avec convertisseur M5000 a été conçu pour des conditions de mesure environnementales très dures. Il ne comporte pas de pièces en mouvement et peut être utilisé pour mesurer de l’eau contenant des particules comme du sable ou du gravier.
Le débitmètre électromagnétique M5000 dispose d’une protection IP67 (IP68 en option), ce qui en fait un compteur fiable, même immergé.
Le convertisseur est équipé en standard d’une fonction interne d’enregistrement des données qui peuvent être lues ensuite via les liaisons infrarouge ou RS232C avec le protocole de communication ModBus® RTU. Ces données peuvent être également transférées via une liaison radio ou GSM/GPRS sur le serveur central pour traitement et affichage.
Une console portable permet la vérification du débitmètre M5000 en fonctionnement sans interruption du débit.
Principales fonctions du débitmètre électromagnétique autonome M5000
Raccordement à brides
Précision meilleure que ±0,4 % du débit mesuré
Échelle de mesure : 0,03 à 10 m/s
DN 15 – DN 600
Protection IP67 / IP68
Interfaces de communication et de programmation IrDA, ModBus®, RTU, M-Bus
Agréments ACS, OIMLR491 et MID MI-001
Jusqu’à 12 ans d‘autonomie
Fonction d’enregistrement des données intégrées (Datalogger)
Caractéristiques techniques du débitmètre électromagnétique à batterie M5000
Une Autonomie Exceptionnelle
Alimenté par des piles lithium internes de 3,6V, ce débitmètre offre une autonomie impressionnante de 6 ans, extensible à 12 ans en option. Pour une continuité maximale, une carte de gestion permet le basculement entre les piles internes et une source externe (CA) en option, assurant un fonctionnement sans interruption même dans les conditions les plus exigeantes.
Diamètres Variées et Affichage Convivial
Disponible dans une gamme de tailles et de diamètres allant de DN 15 à DN 600, avec des revêtements en PTFE ou caoutchouc dur, ce débitmètre s’adapte à une variété d’applications. L’écran LCD à deux lignes offre une interface utilisateur claire et intuitive pour une programmation aisée à l’aide de trois touches en face avant.
Précision Exceptionnelle et Répétabilité Inégalée
Avec une échelle de mesure de 0,03 à 12 m/s, ce débitmètre garantit une précision remarquable. À des vitesses supérieures à 0,5 m/s, la précision est supérieure à ±0,4% de la valeur mesurée du débit, tandis qu’à des vitesses inférieures, elle atteint ±2,5 mm/s. La répétabilité de 0,1% assure une cohérence fiable dans toutes les conditions.
Fonctions Avancées et Connectivité Polyvalente
Le débitmètre offre une gamme complète de sorties logiques, y compris quatre sorties collecteur ouvert, passive 30 VDC/20 mA, max. 100 Hz. Les fonctions des sorties logiques comprennent des alarmes min./max., la détection de sens de débit et la signalisation d’erreurs. La connectivité série via RS232 et ModBus® RTU, ainsi qu’une liaison infrarouge (IRDA), offre une flexibilité dans l’intégration du débitmètre dans des systèmes plus vastes.
Robuste et Prêt pour les Conditions Extrêmes
Dans un boîtier en aluminium moulé offrant une protection IP67 (avec option IP68), ce débitmètre est conçu pour résister aux environnements industriels les plus difficiles. Les entrées câbles sont assurées par deux connecteurs M20 pour l’alimentation et les sorties, tandis que les entrées câbles détecteur utilisent deux connecteurs M20 pour les signaux vers les détecteurs.
Adaptabilité et Température de Fonctionnement Étendue
Une version de montage à distance permet une flexibilité maximale, avec une portée allant jusqu’à 30 mètres. La plage de température de fonctionnement de -20°C à 60°C permet l’utilisation dans une variété de contextes industriels.
Montage à bride pour zone dangereuse type V
Diamètres disponibles : DN 15 à 600 (1/2’’ …. 24’’) Pression nominale : PN 10 à PN 100
Type
Diamètre
Température Fluide
Caoutchouc dur
DN 25 à 600
0 à 80°C
PTFE
DN 6 à 600
-40 à +150°C
Electrodes en Hastelloy, Tantale, Platine/revêtues or ou Platine/revêtues Rhodium,
Raccordement à brides DIN, ANSI, JIS, AWWA, etc.
Encombrement suivant norme ISO 13359,
Electrode de conduite vide,
Electrodes de masse dans la même matière que les électrodes,
Plaques de masse en option,
Protection IP67 ou IP68 en option.

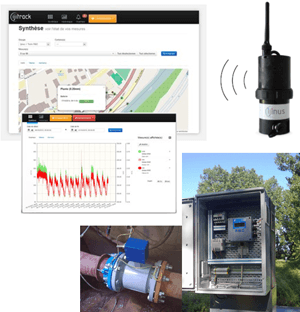

Enregistrement des donnees à distance (Radio / GSM / WIFI)
Fuji Electric offre la possibilité d’enregistrer les données mesurées via une liaison radio, GSM ou WIFI. Le débitmètre électromagnétique (DEM) permet une collecte et une transmission efficaces des données. Le kit de programmation clé USB/HF, sans fil intégrant le logiciel AVELOUR disponible en option permet d’adapter le type de liaison au besoin du site.
Les informations peuvent être enregistrées, affichées, évaluées et stockées sur un serveur central via un logiciel adapté. Une gestion d’accès par mot de passe permet d’assurer la protection des données enregistrées et téléchargées.

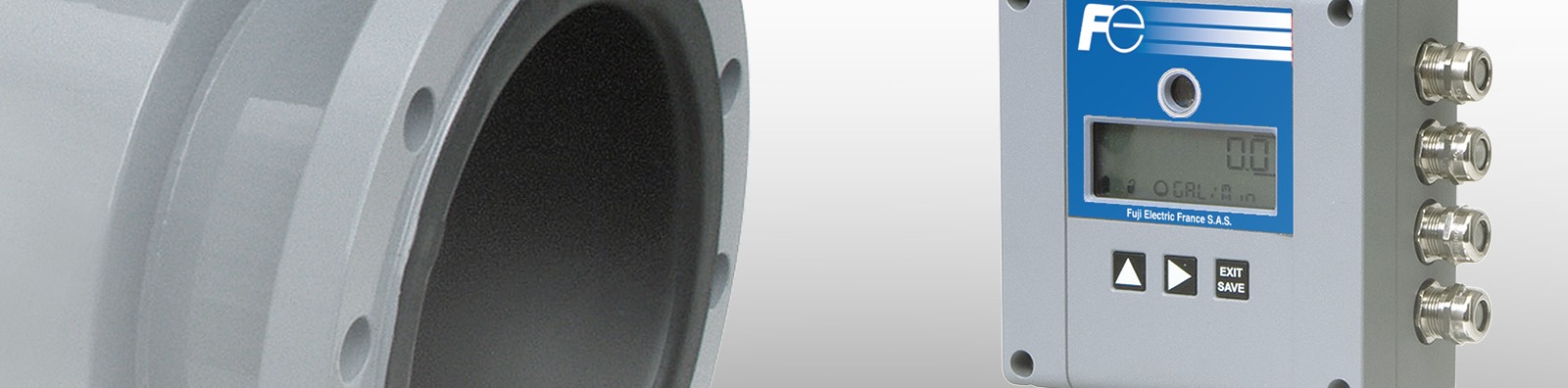

Avantages du débitmètre électromagnétique M5000 sur batterie
Faible coût d‘investissement,
Réduction des coûts par rapport à un système d’enregistrement classique,
Pas de câblage sur site,
Accès via internet quel que soit le lieu,
Optimisation d’application globale,
Idéal pour les mesures sur sites difficiles d‘accès,
Haute flexibilité grâce au faible encombrement et à la rapide mise en service du module GPRS,
La conception du débitmètre est basée sur l’absence de pièces mobiles, ce qui le rend particulièrement fiable pour la mesure de fluides conducteurs, notamment ceux à base d’eau. Le débitmètre peut s’adapter à un grand nombre d’applications, allant des liquides propres aux boues.

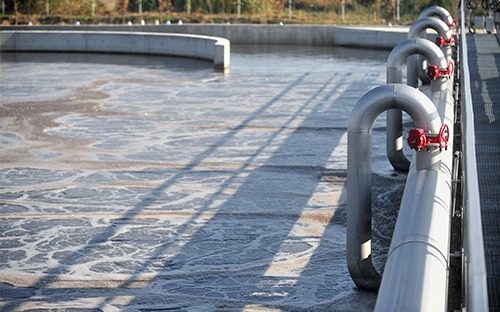

Applications du débitmètre électromagnétique autonome M5000
Les débitmètres électromagnétiques sont essentiels pour mesurer le débit des fluides conducteurs dans diverses applications industrielles.
Suivi des consommations et réduction des fuites dans les réseaux d’alimentation en eau,
Mesures précises des débits dans les canaux et rivières afin d’assurer la gestion des voies navigables et la prévision des inondations,
Contrôle et prévention des débordements des stations d‘épuration, des bassins d’orage et d’eaux pluviales,
Contrôle des réseaux d‘irrigation,
Contrôle et gestion des réseaux d’eaux potables.
Optimisez dès maintenant votre gestion de l’eau grâce au débitmètres électromagnétique M5000 !
