Débitmètre électromagnétique économique M1000

Le débitmètre électromagnétique équipe de son convertisseur de mesure M1000 est l’une des meilleures solutions pour la mesure de débit de liquide bidirectionnel d’un liquide de conductivité > 5 μS/cm (> 20 μS/cm pour de l’eau déminéralisée).

Son excellent rapport prix et performance lui permet de s’adapter à un grand nombre d’applications industrielles.

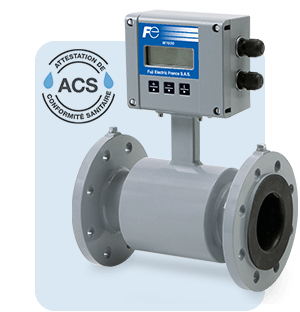

Débitmètre électromagnétique économique M1000 pour la mesure de débit de liquide

Principales fonctions du débitmètre électromagnétique M1000

• Utilisable avec tous les tubes de mesure
• Précision : ± 0,3 % du débit mesuré
• Échelle débit : 0,03 – 12 m/s
• Large choix de diamètre de tuyauterie : DN 6 – DN 500 (1/4″ – 20″)
• Protection IP67
• Interfaces de communication Modbus®, HART™, MBUS, Ethernet

Caractéristiques techniques du débitmètre électromagnétique M1000

Alimentation et Flexibilité Énergétique

L’alimentation électrique est un élément essentiel pour tout dispositif de mesure, et ce débitmètre vous propose un choix large. Avec une plage d’alimentation de 92 à 275 VAC à 50/60 Hz, nécessitant moins de 10 VA, ou une option pour une alimentation de 9 à 36 VDC, il s’adapte aux divers environnements industriels.

Sorties Multiples pour une Adaptabilité Maximale

Le débitmètre offre une sortie analogique de 0/4 à 20 mA, avec une impédance de sortie inférieure à 800 ohms. Une sortie logique/fréquence propose deux sorties de type “collecteur ouvert” passives avec des options allant de 0 à 100 Hz jusqu’à 10 000 Hz. Ces sorties peuvent être actives même si la sortie analogique n’est pas utilisée, offrant une flexibilité maximale. De plus, la sortie 2 peut être configurée en tant que relais statique SSR avec une capacité allant jusqu’à 230 Vca/500 mA.

Fonctions Avancées pour un Contrôle Précis

Les fonctions de sortie logique incluent des alarmes min./max., une présélection, l’indication du sens du débit et des messages d’erreur, offrant un contrôle détaillé et une rétroaction en temps réel sur les conditions de débit.

Détection de Tube Vide et Programmation Intuitive

La détection de tube vide est assurée par une électrode séparée, assurant une fiabilité maximale même dans des conditions difficiles. La programmation du débitmètre est simplifiée grâce à trois touches en face avant, facilitant l’accès aux fonctionnalités avancées.

Interface de Communication Polyvalente

Pour répondre aux besoins de connectivité modernes, le débitmètre propose une interface de communication variée. De la RS232 à la RS422/RS485 Modbus®RTU en standard, aux options telles que HART™, M-Bus et ETHERNET (Modbus®TCP/IP), il offre une compatibilité maximale avec les systèmes de contrôle industriels.

Plage de Mesure Étendue et Précision Exceptionnelle

Avec une plage de mesure de 0,03 à 12 m/s, le débitmètre garantit une couverture complète des besoins industriels. La précision est maintenue à 0,3% ±2 mm/s de la valeur mesurée du débit, offrant une fiabilité inégalée dans divers scénarios d’application.

Robuste et Convivial

Le débitmètre est logé dans un boîtier en aluminium moulé robuste, avec une protection IP67, le rendant adapté à des conditions environnementales variées. L’écran LCD graphique rétro-éclairé offre une visibilité optimale, affichant le débit actuel, deux totaliseurs et l’état du système.

Conception Durable pour des Conditions Extrêmes

Avec des presse-étoupes câble de type M20 pour l’alimentation et les sorties, ainsi qu’un câble détecteur bien protégé, le débitmètre est conçu pour résister à des températures ambiantes allant de -20°C à +60°C.

Trois types de tube de mesure disponibles

Électrodes en Hastelloy, Tantale, Platine/revêtues or ou Platine/revêtues Rhodium,
Raccordement à brides DIN, ANSI, JIS, AWWA, etc
Encombrement suivant norme ISO 13359,
Électrode de conduite vide,
Électrodes de masse dans la même matière que les électrodes,
Plaques de masse en option,
Protection IP67 ou IP68 en option.
