Débitmètre électromagnétique M2000

Le débitmètre électromagnétique M2000 est une solution de pointe pour la mesure du débit de liquide bidirectionnel, indiquant simultanément le débit, la totalisation et les messages d’alarme sur un écran LCD rétro-éclairé à quatre lignes.

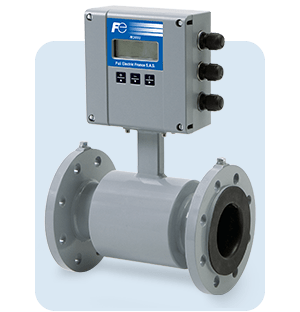

Débitmètre électromagnétique ModMAG™ M2000

Principales fonctions du débitmètre électromagnétique M2000

• Utilisable avec tous les tubes de mesure
• Précision : ±0,2 % du débit mesuré
• Échelle débit : 0,03 – 12 m/s
• DN 6 – DN 2000 ( 1/4″ – 80″)
• Protection IP 67
• Interfaces ModBus®, HART™,M-Bus, Profibus DP
• Agréments ACS, OIMLR491 et MID MI-001
• Fonction d’enregistrement des données intégrées (Datalogger)

Caractéristiques techniques du débitmètre électromagnétique M2000

Alimentation et Options Énergétiques

Doté d’une plage d’alimentation de 85 à 265 VAC à 45-65 Hz, nécessitant moins de 20 VA, ce débitmètre offre une adaptabilité exceptionnelle à différentes sources d’énergie. En outre, il offre une option d’alimentation de 9 à 36 VDC, ce qui en fait une solution polyvalente pour divers environnements industriels.

Sorties Multiples pour une Intégration Facile

Le débitmètre est équipé d’une sortie analogique de 0/4 à 20 mA, avec une impédance de sortie inférieure à 800 ohms. Pour une intégration encore plus poussée, deux sorties logiques/fréquence sont disponibles, offrant une flexibilité maximale avec des options actives ou passives, ainsi que des relais statiques SSR pour des applications spécifiques.

Fonctions Avancées de Sortie Logique

Les fonctions de sortie logique comprennent des alarmes min./max., la présélection, l’indication du sens du débit et des messages d’erreur, offrant un contrôle détaillé et une rétroaction en temps réel sur les conditions de débit.

Détection Fiable de Tube Vide et Programmation Intuitive

La détection de tube vide est assurée par une électrode séparée, assurant une fiabilité maximale même dans des conditions difficiles. La programmation du débitmètre est simplifiée grâce à trois touches en face avant, facilitant l’accès aux fonctionnalités avancées.

Interface Polyvalente pour une Connectivité Maximale

Pour répondre aux exigences modernes de connectivité, le débitmètre propose une interface variée, allant de la RS232 Modbus® RTU en standard aux options telles que RS485 Modbus® RTU, M-Bus, HART™, et Profibus-DP. Cela garantit une intégration facile avec les systèmes de contrôle industriels existants.

Plage de Mesure Étendue et Précision Exceptionnelle

Avec une plage de mesure de 0,03 à 12 m/s, le débitmètre garantit une couverture complète des besoins industriels. La précision est maintenue à >= 0,5 m/s, offrant une fiabilité inégalée dans divers scénarios d’application.

Robuste et Convivial

Le débitmètre est logé dans un boîtier en aluminium moulé robuste, avec une protection IP67, le rendant adapté à des conditions environnementales variées. L’écran LCD graphique rétro-éclairé offre une visibilité optimale, affichant le débit actuel, deux totaliseurs et l’état du système.

Conception Durable pour des Conditions Extrêmes

Avec des presse-étoupes câble de type M20 pour l’alimentation et les sorties, ainsi qu’un câble détecteur bien protégé, le débitmètre est conçu pour résister à des températures ambiantes allant de -20°C à +60°C.

Trois types de tube de mesure disponibles

Montage à bride type II pour usage général

Diamètres disponibles : DN 6 à DN 2000
Pression nominale : PN 10 à PN 100

• Electrodes en Hastelloy, Tantale, Platine/revêtues or ou Platine/revêtues Rhodium,
• Raccordement à brides DIN, ANSI, JIS, AWWA, etc
• Encombrement suivant norme ISO 13359,
• Electrode de conduite vide,
• Electrodes de masse dans la même matière que les électrodes,
• Plaques de masse en option,
• Protection IP67 ou IP68 en option.
