Les organes déprimogènes, comprenant les plaques à orifice et les diaphragmes monoblocs, sont des outils essentiels pour la mesure du débit des fluides dans les canalisations, offrant une technique simple et efficace pour surveiller et contrôler le mouvement des fluides.
Découvrez le débitmètre à plaque à orifice et à diaphragme
Dans cette méthode, un organe de mesure avec un orifice est placé dans la canalisation à l’endroit où le fluide doit être mesuré.
La pression différentielle entre les côtés amont et aval de l’orifice est alors mesurée, et cette valeur est utilisée pour calculer le débit volumique instantané.
Les plaques à orifices sont utilisées pour mesurer le débit des liquides, des gaz et de la vapeur.
Quel est le principe du débitmètre à plaque à orifice et diaphragme ?
Une plaque à orifice est une plaque rigide de faible épaisseur et percée d’un orifice.
Cette plaque s’introduit dans la canalisation perpendiculairement au sens de l’écoulement.
Le liquide dont le débit est constant voit obligatoirement sa vitesse augmenter au passage de l’orifice.
Dans le même temps, on observe une variation opposée de la pression, c’est-à-dire une chute de la pression statique au niveau de l’orifice.
Des prises de pression installées de part et d’autre du diaphragme permettent la mesure de la différence de pression statique.

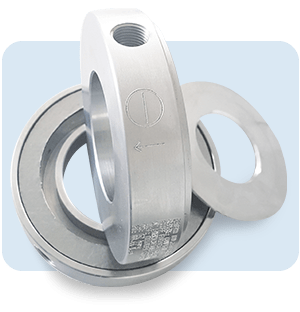

Quels sont les différents types d’orifice pour la mesure de débit ?
On distingue plusieurs types d’organes déprimogènes dont :
les plaques à orifice
les diaphragmes monoblocs
les chambres annulaires
Les plaques à orifice
Les diaphragmes monoblocs
Les chambres annulaires

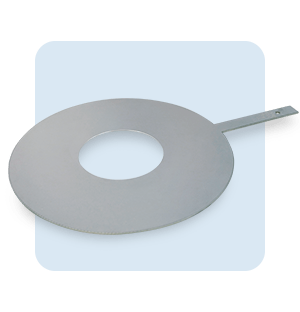

Les plaques à orifice sont le type le plus courant et le plus simple d’organes déprimogènes. Elles sont installées dans le tuyau entre des brides et comportent un trou au centre par lequel le fluide s’écoule.

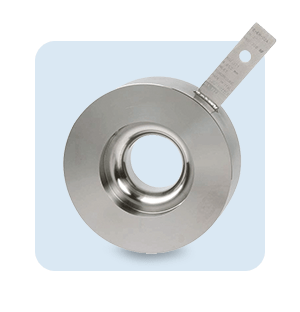

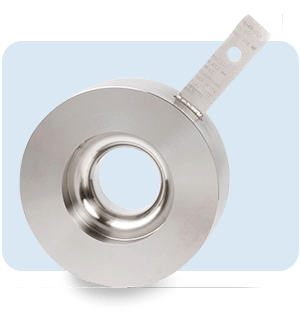

Les diaphragmes monoblocs sont un autre type d’organes déprimogènes. Ils sont constitués d’une seule pièce de matériau, en métal, et comportent un orifice en leur centre.

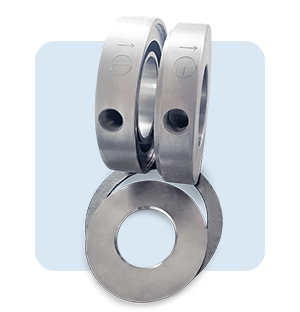

Les chambres annulaires sont quant à elles constituées de deux anneaux concentriques séparés par un espace annulaire. L’anneau intérieur comporte un orifice au centre par lequel le fluide s’écoule. Elles présentent l’avantage d’être facilement démontable pour pouvoir changer la plaque de mesure en cas de changement du débit nominal ou en cas d’usure de la plaque.

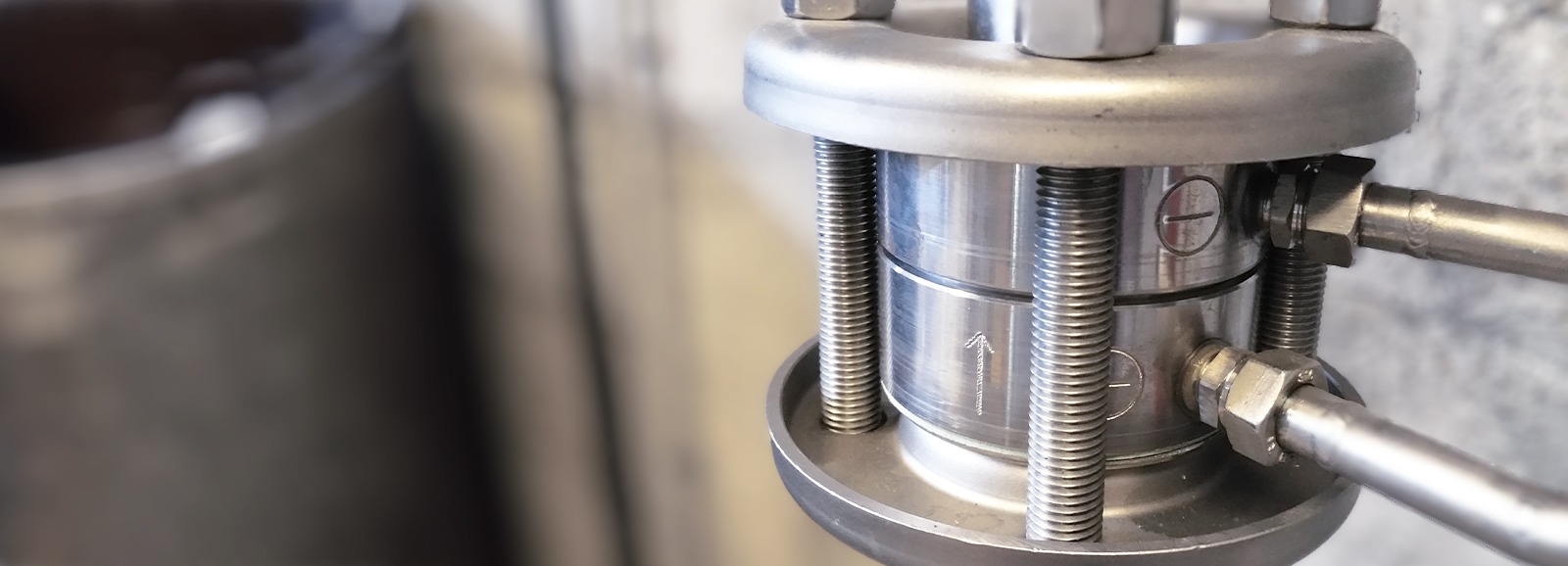

Quels sont les avantages de la mesure du débit par orifice ?
La mesure du débit par orifice présente les avantages suivants :
La mesure du débit par orifice est une méthode simple et précise pour mesurer le débit des fluides dans les tuyaux.
La mesure du débit par orifice est relativement peu coûteuse.

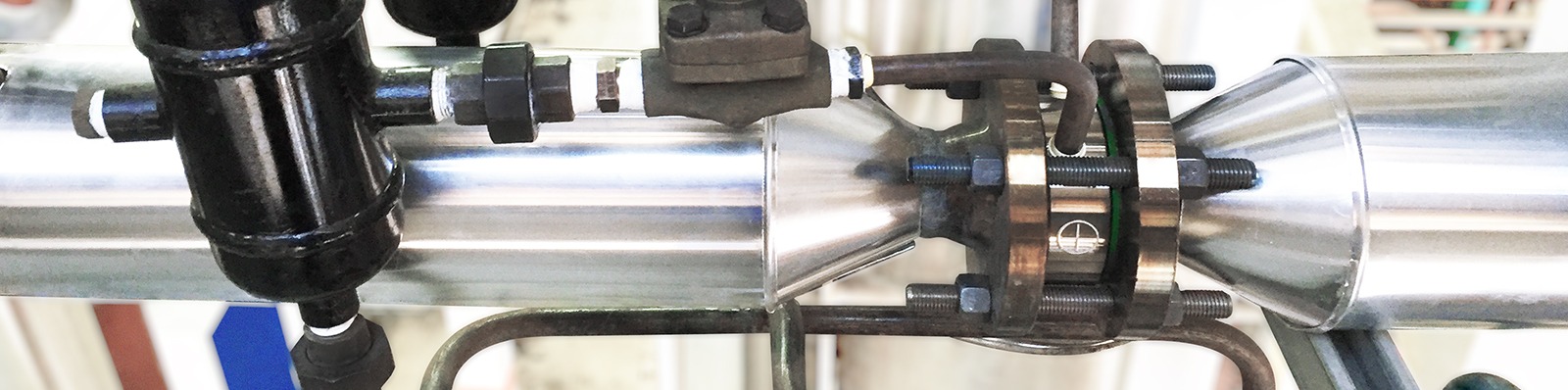

Quels sont les inconvénients de la mesure du débit par orifice ?
Les inconvénients de la mesure du débit par orifice sont les suivants :
La mesure du débit par orifice nécessite l’installation d’un dispositif dans la conduite, ce qui génère des pertes de charge qui doivent être anticipées.
La mesure du débit par orifice peut être affectée par les changements de densité, de température et de pression du fluide. Il convient de mettre en place une correction en pression et en température avec un calculateur de débit corrigé.
Mesurez avec précision : les plaques à orifice et diaphragmes monoblocs, votre solution pour la mesure de débit des fluides !
