Le débitmètre V-Cone® est un instrument pour la mesure de débit par organe déprimogène par pression différentielle pour la mesure de liquides, de vapeur ou de gaz, même dans les conditions les plus difficiles. C’est un instrument de contrôle du processus et de mesure de débit des fluides qui offre une solution de mesure de débit précise, répétable et rentable.
Débitmètre V-Cone® à pression différentielle : idéal pour la mesure de liquides, de vapeur ou de gaz
Solution de mesure de débit unique grâce à la forme hydrodynamique de son cône en V
Le débitmètre V-Cone® de McCrometer vient renforcer notre capacité à proposer les meilleures solutions de mesure de débit pour toutes les situations que vous pouvez rencontrer.
C’est la solution idéale pour mesurer avec précision le débit de fluides dans vos conduites.
Le débitmètre V-Cone® est capable de mesurer une variété de fluides, y compris de l’eau, de l’huile, du gaz, de la vapeur et des condensats. Grâce à son cône central innovant, le V-Cone permet une mesure précise du débit en temps réel.
Le V-Cone® est également capable de mesurer des fluides contenant des particules solides en suspension ou des fibres, ce qui en fait un outil précieux pour les applications industrielles tels que l’agroalimentaire, l’exploitation minière, l’industrie chimique, l’industrie pétrolière et gazière, et bien plus encore.

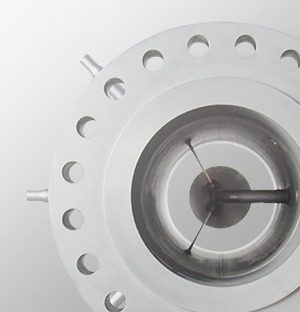

Avantages du débitmètre V-Cone®
Le V-Cone® offre de nombreux avantages par rapport à d’autres types de débitmètres, tels que sa capacité à mesurer des fluides à haute température et à haute pression, ainsi que sa faible sensibilité aux conditions d’installation.
Le V-Cone® est également facile à installer, car il ne nécessite pas de longueurs droites de tuyau en amont et en aval pour fournir une mesure précise.
Des performances éprouvées Aujourd’hui, plus de 75 000 débitmètres V-Cone® sont installés dans le monde.
Excellente répétabilité
Haute précision
Grande dynamique de mesure, capable de mesurer des faibles et grands débits
Haute performance dans les applications difficiles. Conçu pour les environnements d’exploitation légers à difficiles, ce débitmètre de pointe est constamment plus performant que les dispositifs de pression différentielle (DP) traditionnels et les autres technologies d’écoulement
Flexibilité d’installation maximale
Peut-être installé pratiquement n’importe où dans le système de tuyauterie, ou facilement adapté à un système de tuyauterie existant, ce qui permet de réaliser des économies importantes.
Coûts d’exploitation faibles ou nuls Garantie de performance à long terme sans pièces mobiles à remplacer et à entretenir.
Longue durabilité pour une valeur supérieure.
Principe de fonctionnement du débitmètre à cône à pression différentielle
Le principe de fonctionnement du débitmètre à cône à pression différentielle est basé sur l’utilisation de l’équation de Bernoulli pour mesurer le débit d’un fluide dans une conduite. L’équation de Bernoulli détermine que la baisse de pression à travers le rétrécissement est proportionnelle au carré du débit. Le débitmètre à cône à pression différentielle possède un élément en forme de cône qui façonne le débit avant le raccord de mesure de pression différentielle, sans influencer le débit avec une surface pointue, ce qui rend possible un signal extrêmement stable pour la mesure et une usure minimale sur le côté conique.

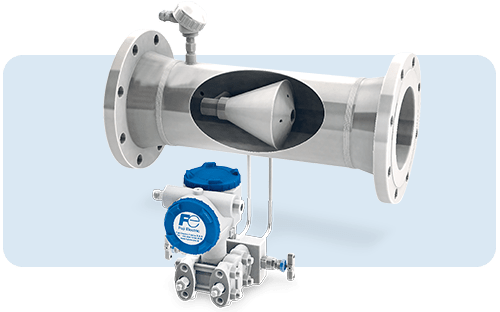

Le débitmètre V-Cone® génère une pression différentielle en créant une zone de réduction grâce à un élément en forme de cône situé sur l’axe central du tuyau.
Le débitmètre à cône à pression différentielle mesure la différence de pression entre deux points dans une conduite où le fluide circule. Lorsque le fluide passe à travers le cône, la section transversale de la conduite se rétrécit, ce qui entraîne une augmentation de la vitesse du fluide. Cette augmentation de la vitesse du fluide entraîne une diminution de la pression statique du fluide dans cette zone.
Le débitmètre à cône à pression différentielle mesure la différence de pression entre deux points dans une conduite où le fluide circule. Lorsque le fluide passe à travers le cône, la section transversale de la conduite se rétrécit, ce qui entraîne une augmentation de la vitesse du fluide. Cette augmentation de la vitesse du fluide entraîne une diminution de la pression statique du fluide dans cette zone.
La différence de pression entre l’amont et l’aval du cône est mesurée par deux prises de pression situées en amont et en aval du cône. La différence de pression est directement proportionnelle au débit de fluide dans la conduite. La mesure de la différence de pression est effectuée à l’aide d’un transmetteur de pression différentielle qui convertit la différence de pression en un signal électrique linéaire qui est proportionnel au débit.

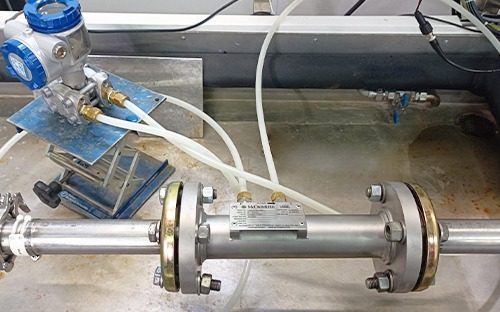

Quels sont les fluides qui peuvent être mesurés avec le débitmètre V-cône® ?
Le débitmètre V-Cone® est un instrument de mesure de débit polyvalent, précis et fiable, capable de mesurer une variété de fluides dans une large gamme d’applications industrielles.

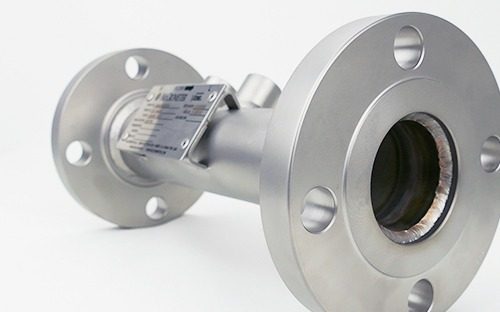

ISO 5167-5:2016Partie 5 : Cônes de mesure Mesure de débit des fluides au moyen d’appareils déprimogènes insérés dans des conduites en charge de section circulaire
Directive ISO sur les équipements sous pression (PED)
Laboratoire d’étalonnage accrédité NVLAP : Code de laboratoire 201023-0
Système de gestion de la qualité certifié ISO 9001:2015
Spécifications du débitmètre V-Cone®
Dans le monde de la mesure de débit, la précision est impérative pour garantir des résultats fiables et cohérents. Le débitmètre V-Cone se distingue par ses spécifications impressionnantes, adaptées aux applications les plus exigeantes.
Précision Inégalée
Avec une précision remarquable de ±0,5 % du débit, ce débitmètre offre des performances exceptionnelles, répondant aux normes les plus strictes de l’industrie. Certaines applications de fluides et de nombres Reynolds nécessitent des étalonnages spécifiques pour atteindre cette valeur.
Matériaux de Haute Qualité
Le choix des matériaux joue un rôle crucial dans la durabilité et la fiabilité des instruments de mesure. Ce débitmètre est disponible en Duplex 2205, acier inoxydable 304 ou 316, Hastelloy C-276, 254, SMO, et aciers en carbone, offrant une polyvalence d’application sans compromettre la qualité.
Étalonnage Personnalisé
Certaines applications de fluides et de nombres Reynolds nécessitent des étalonnages spécifiques pour atteindre la précision ±0,5 % du débit. Ce débitmètre peut être calibré sur mesure pour répondre précisément aux besoins de votre application spécifique.
Configurations Flexibles
Le débitmètre est disponible en configurations de tube d’écoulement de précision et de type wafer, offrant des options adaptées à une variété d’environnements et d’applications.
Diversité de Raccords
Pour s’adapter à différentes installations, ce débitmètre est proposé avec des types de raccords variés tels que brides, filetés, moyeux, ou embouts à souder. Des versions personnalisées sont également disponibles sur demande, garantissant une adaptabilité maximale.
Performances sous Pression
Avec une plage de pression impressionnante allant jusqu’à 20 000 psi (1 380 bar), ce débitmètre est conçu pour résister aux conditions les plus rigoureuses.
Plage de Température Étendue
Grâce à sa conception robuste, ce débitmètre offre une plage de température allant jusqu’à 1 600 °F (870 °C), ce qui en fait un choix idéal pour des applications à haute température.
Flexibilité de Longueurs Droites
Les exigences de longueur droite sont optimisées avec une nécessité générale de 0-3 diamètres en amont et 0-1 diamètre en aval du cône, selon les raccords ou les vannes dans la tuyauterie adjacente.
Répétabilité Exceptionnelle
Avec une répétabilité de ±0,1 %, ce débitmètre offre une fiabilité constante, assurant des mesures précises à chaque utilisation.
Précision, répétabilité et rentabilité : n’attendez plus et choisissez le débitmètre à ultrasons V-Cône !
Le débitmètre V-Cône : votre allié, même dans les conditions les plus exigeantes.
