Présentation de l’IHM de la série Monitouch X1 de Fuji Electric : Faites l’expérience d’un partage transparent des données et d’une standardisation des équipements grâce à l’affichage de l’interface homme machine (IHM) avancée. Le Monitouch X1 est équipé d’un serveur et d’un client OPC UA, ce qui permet une collecte efficace des données en se connectant aux bureaux et aux sites de production. Même avec des appareils incompatibles, la série X1 agit comme une passerelle vers OPC UA, transférant les données aux clients du système hôte. Découvrez les avantages du Monitouch X1 et optimisez votre site de production dès aujourd’hui. La série X1 offre une large connectivité et une grande flexibilité nécessaire à la transition numérique de votre usine.
Découvrez les interfaces homme machine Monitouch X1

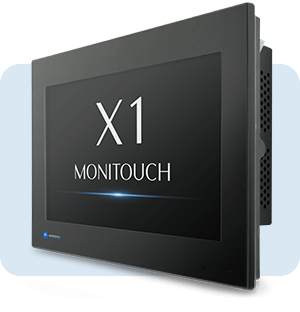

La série des IHM X1 offre une large connectivité FA et IT ainsi qu’une grande flexibilité pour numériser votre usine.

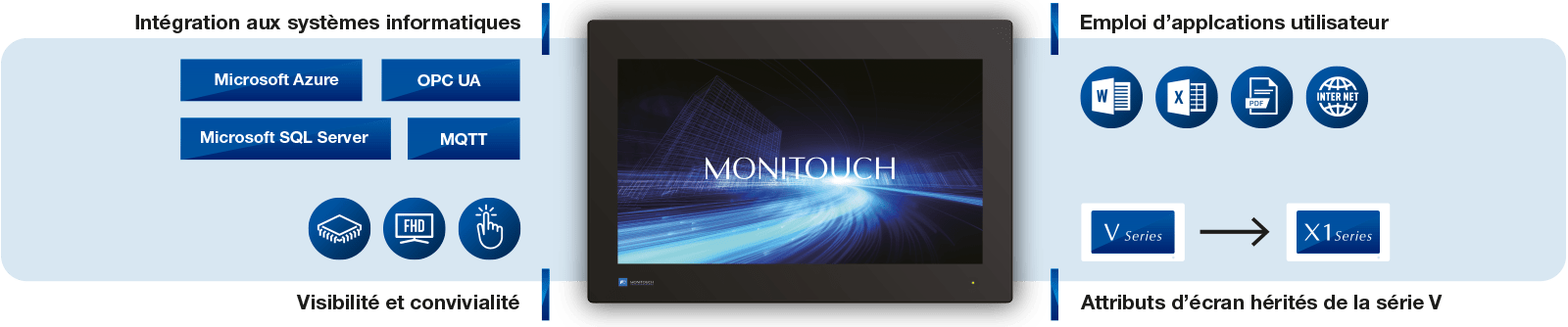

L’edge-computing accélère la transition vers des sites de production intelligents
Intégré aux systèmes informatiques :
Microsoft Azura, Serveur Microsoft SQL, OPC UA, MQTT
Prise en compte des applications :
Word, Excel, PDF, Internet
Visibilité et convivialité
Conserve les attributs des écrans série V
Caractéristiques et avantages de l’écran IHM de la série X1
L’écran IHM de la série X1 facilite la mise en œuvre d’usines intelligentes qui exploitent efficacement les données
Comptatibilité avec le serveur et le client OPC UA

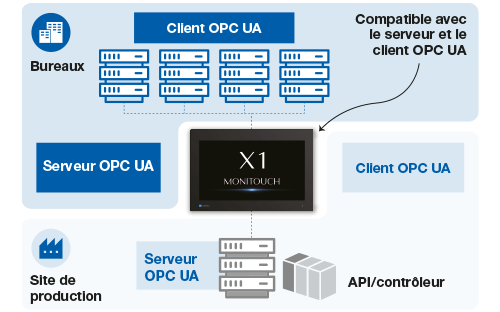

L’écran Monitouch X1 est équipé de l’architecture Client-Serveur de l’OPC-UA. Les données peuvent donc être collectées en se connectant de l’ordinateur ou de la machine.
Même si un équipement n’est pas compatible avec le protocole OPC UA, la série X1 peut servir de passerelle pour transférer des données aux clients OPC UA du système hôte.
Le protocole OPC UA permet le partage de données entre les sites de production et le système hôte, et facilite la standardisation des équipements.

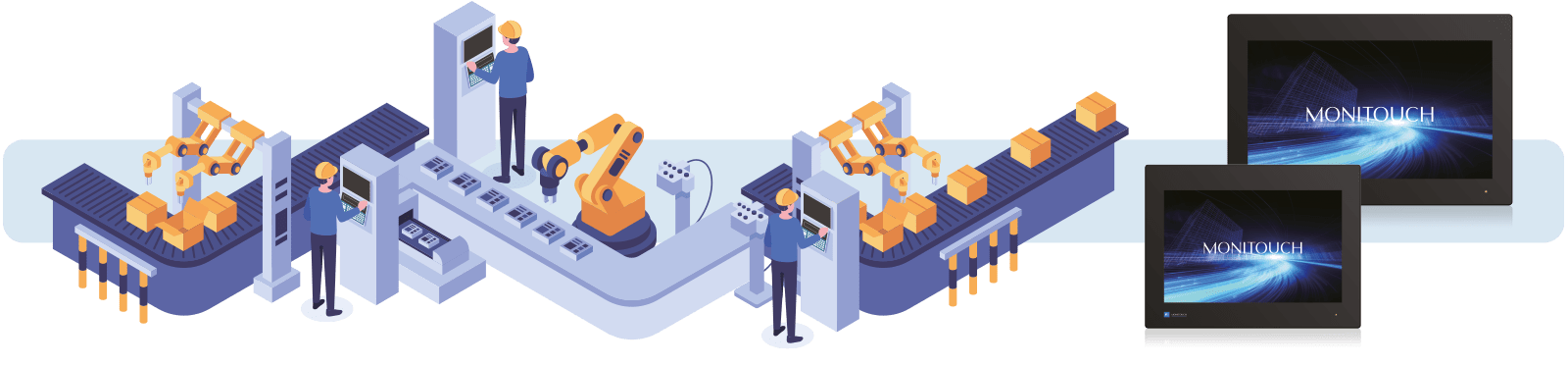

Exemple d’application : bande transporteuse
La série X1 collecte et partage les données de plusieurs machines avec le système hôte via l’OPC UA. Cela permet de gagner en productivité, d’améliorer la qualité des produits et facilite la standardisation des équipements. L’usage de la série X1 optimise l’automation industrielle et accroît la performance des robots industriels. Compatible avec le cloud (MQTT)
Compatibilité avec le cloud (MQTT)

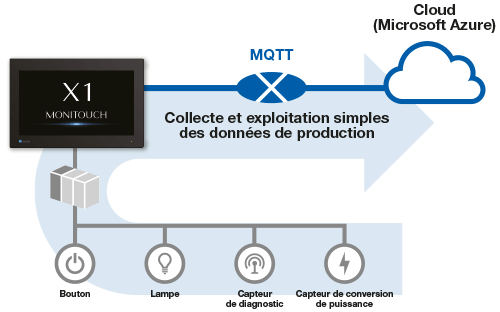

Les données d’exploitation, de production, de statut, etc, sont envoyées au Cloud via MQTT. Cela permet de surveiller et d’améliorer vos processus de production.
L’association de ce système à la plateforme Microsoft Azure vous permet d’utiliser différents outils et environnements du service Cloud.
Exemple d’application : Équipement pharmaceutiques
Vous pouvez améliorer l’efficacité de vos procédés en vous connectant au Cloud pour visualiser les données et analyser les tendances. En installant la série X1 sur les points critiques de vos équipements, vous pouvez fiabiliser vos process de fabrication pharmaceutique.
L’écran IHM de la série X1 contribue à assurer une communication efficace entre l’usine et l’administration ou le système Cloud.
Configuration du système

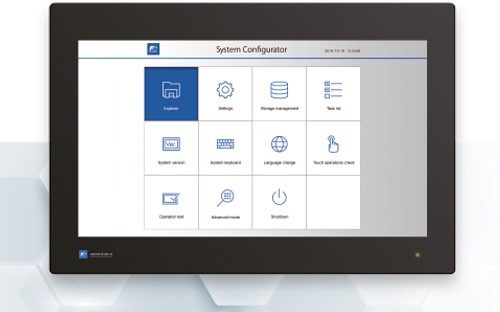

Sur la série X1, la fonction « System Configurator » permet d’installer des applications et de configurer Windows.
Grâce à System Configurator, vous pouvez lancer des applications Windows et passer aisément de l’une à l’autre depuis l’écran de l’IHM, sans jamais afficher l’écran d’accueil Windows.
La série X1 combine la puissance d’un PCI (PC industriel) Windows et le contrôle approfondi d’une interface IHM.
L’écran IHM de la série X1 associé à Windows constitue une passerelle entre les sites de production et les systèmes informatiques.

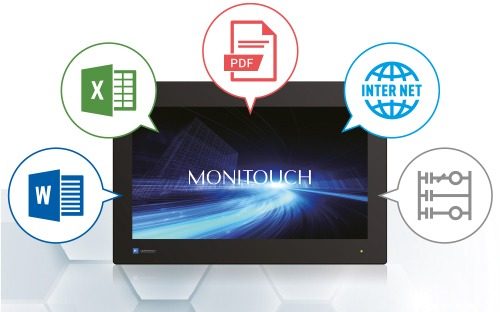

Emploi d’applications utilisateurs
Les applications Windows peuvent être utilisées librement sur les sites de production. Une fois les outils d’ingénierie des machines de production installés sur la série X1, vous pouvez modifier et surveiller le programme grâce à la série X1 sans avoir à apporter de PC sur le site de production.
De plus, vous pouvez réduire les tâches de maintenance et l’espace nécessaire aux PC sur le site de production en intégrant les PC à la série X1.
La série X1 avec applications Windows améliore la polyvalence, l’extensibilité ainsi que le fonctionnement des IHM.
Navigateur internet standardisé

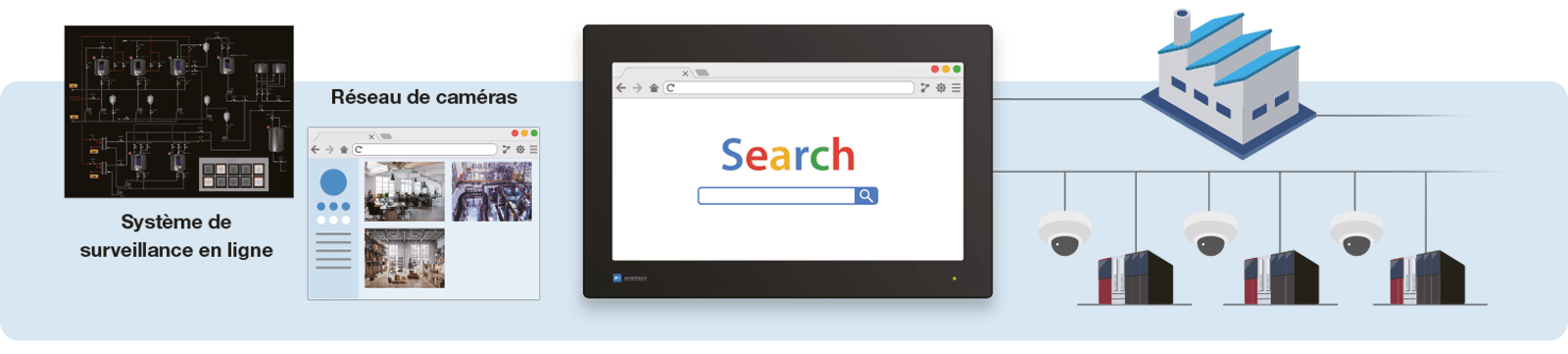

La série X1 est équipée d’un navigateur Web standard, accessible à partir des applications et des systèmes informatiques. Combinez à cela un système de surveillance ou à des caméras en réseau, et vous pourrez surveiller différentes machines du réseau et vérifier aisément le statut de chacune.
Visibilité et Convivialité de l’écran IHM de la série X1
Images vectorielles
Grâce aux images vectorielles, vous pouvez créer des écrans personnalisés d’excellente qualité en agrandissant/réduisant certains éléments sans perdre la netteté de l’image.
Multi-écrans
Deux écrans peuvent être utilisés simultanément avec un affichage et un fonctionnement indépendant.
L’affichage peut aussi être dupliqué sur un grand moniteur externe. Chacun des écrans peut être orienté en mode paysage ou en portrait.
Ils s’adaptent ainsi parfaitement à l’environnement et à l’espace disponible sur site.
Exemple d’utilisation

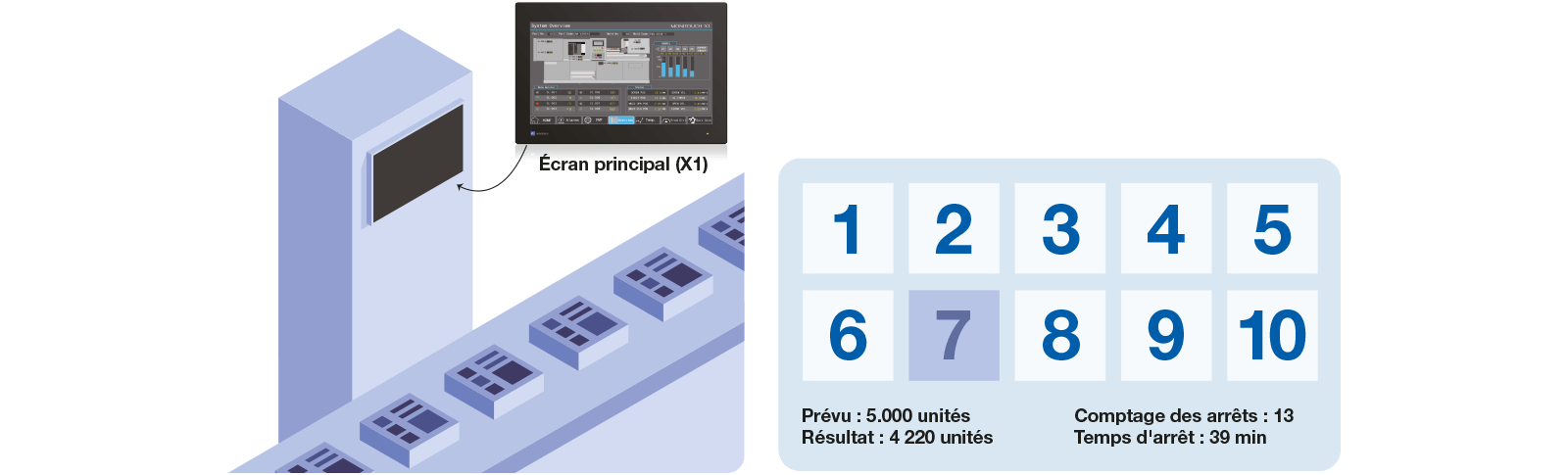

Affichage du moniteur ANDON
Il est possible de visualiser l’état de fonctionnement des équipements, les plans de production ou les résultats, sur un moniteur Andon (grand écran) connecté via un câble HDMI.
Il n’est pas nécessaire de prévoir un ordinateur pour l’affichage Andon ; le X1 seul peut afficher et fonctionner comme une IHM et relier les informations sur un moniteur Andon.
Alignement des applications
Vous pouvez aligner les applications actives en appuyant sur le bouton, sans toucher au clavier ni à la souris.
Cette fonction vous permet de basculer facilement d’une fenêtre d’application à une autre et améliore la fonctionnalité du système.

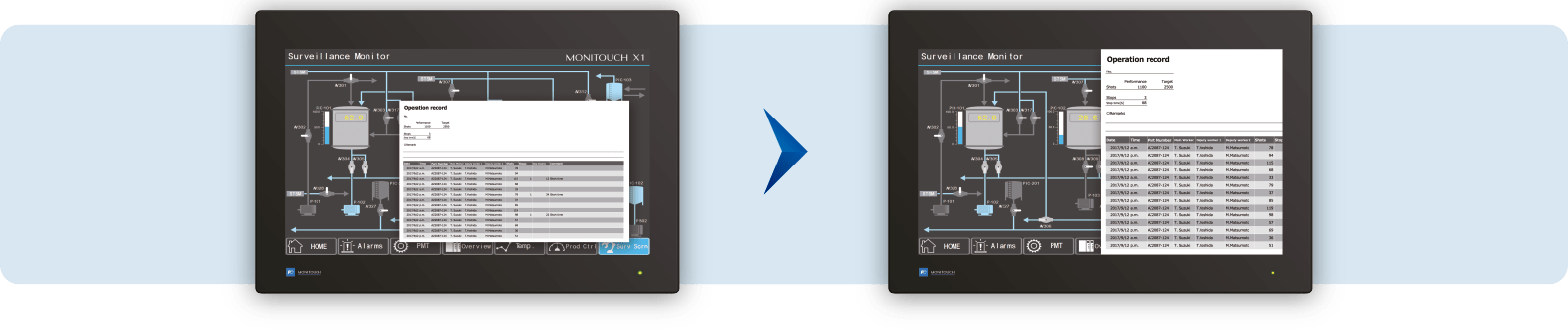

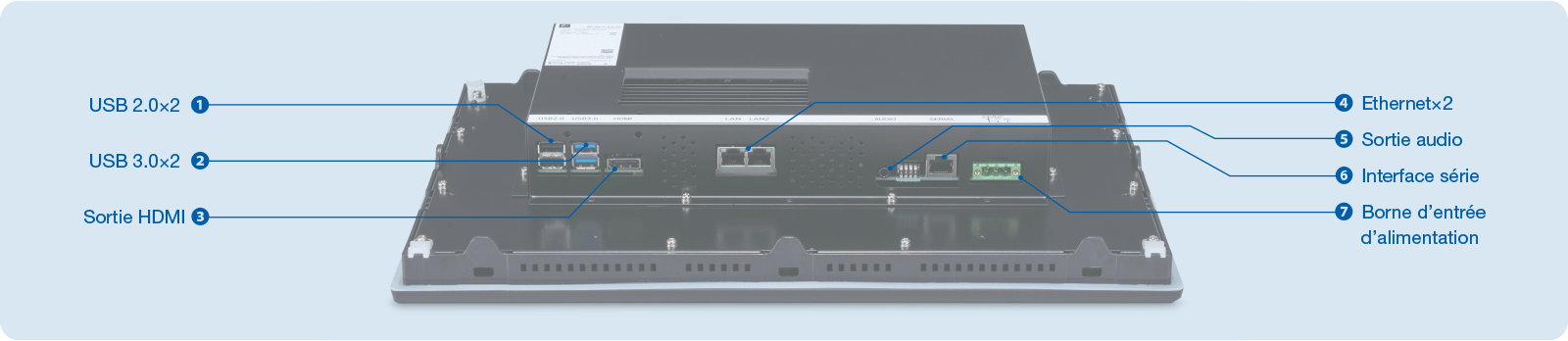

Étendre l’affichage à un écran externe
Pour une meilleure visibilité, lorsque plusieurs informations doivent être vérifiées simultanément, un écran externe peut être ajouté pour afficher un plus grand nombre de données.
L’option tactile est possible sur les écrans externes, en connectant un commutateur tactile, via un câble USB.
Une unité de la série X1 peut être utilisée pour l’affichage HMI et le fonctionnement équivalent à deux unités.
