IHM – Interface homme machine TECHNOSHOT TS1000 Smart

Les écrans tactiles industriels de la série TECHNOSHOT TS1000 Smart sont faciles à visualiser et possèdent des écrans à cristaux liquides couleur TFT lumineux.
Un affichage haute résolution et un affichage à réponse rapide confèrent aux écrans de la série TECHNOSHOT TS1000 Smart une grande puissance d’expression.

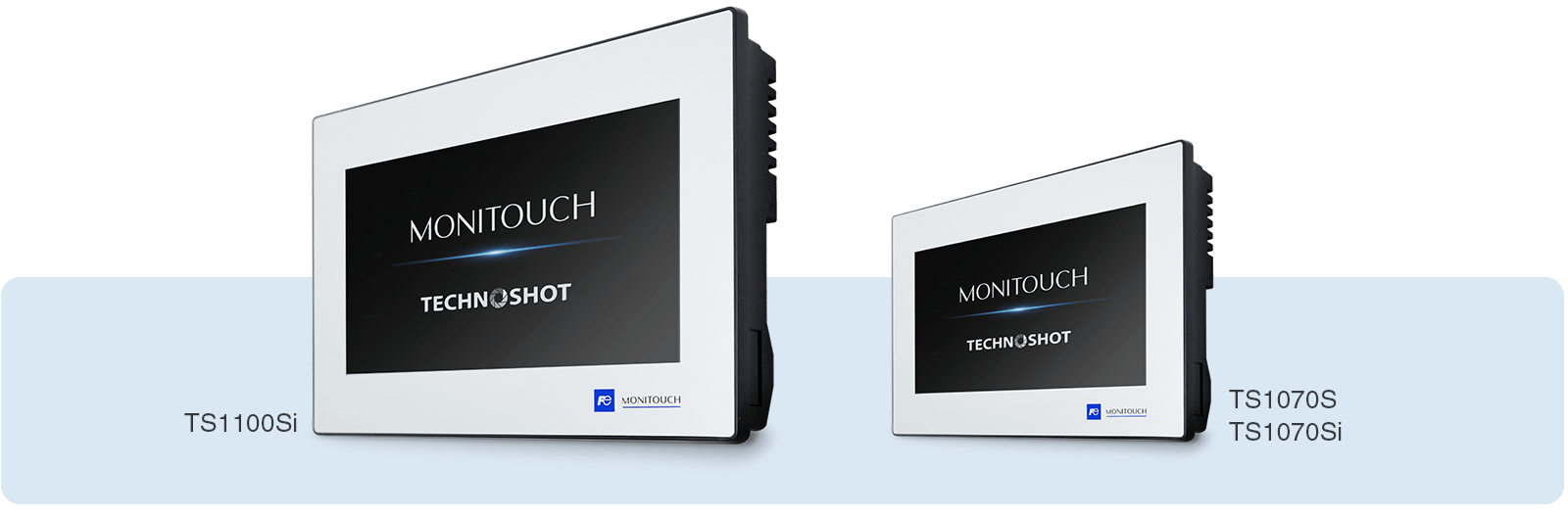

Caractéristiques de la série d’interfaces homme machine TS1000 Smart

Fonctions polyvalentes : Gamme de fonctions améliorant la convivialité

Communication à 8 voies :

Connectez jusqu’à huit types d’automates ou d’autres dispositifs de différents modèles provenant de plusieurs fabricants en même temps via une connexion Ethernet et série.

Connectivité élargie :

• Port USB (compatible USB Ver. 2.0)
  Le port USB est un standard intégré. Utilisez le type A et le type mini-B pour vous connecter à un large éventail de périphériques.
• Transfert Ladder
  Surveillez, lisez et écrivez dans le programme ladder par ordinateur via le TS1000 Smart.
  Choisissez entre Ethernet et USB pour la connexion entre l’ordinateur et le TS1000 Smart.

Échantillonnage de tendance :

La série TS1000 Smart enregistre chronologiquement une large gamme de données qui évoluent dans le temps pour les afficher sous forme de graphiques de tendance.

• Prise en charge de l’affichage agrandi

Agrandissez l’affichage d’une zone particulière de l’écran pour vérifier les formes d’onde changeantes des graphiques de tendance de manière encore plus détaillée.

Fonction de sécurité :

En définissant une limite de fonction en fonction du niveau de l’utilisateur, un environnement de haute sécurité peut être établi.

Journal des opérations :

Enregistrez les saisies chronologiques à l’écran, des commutations aux entrées numériques. Combinez le journal des opérations avec les fonctions de sécurité et examinez les informations d’attribution pour aider à identifier la cause des erreurs ainsi que pour faciliter d’autres diagnostics.

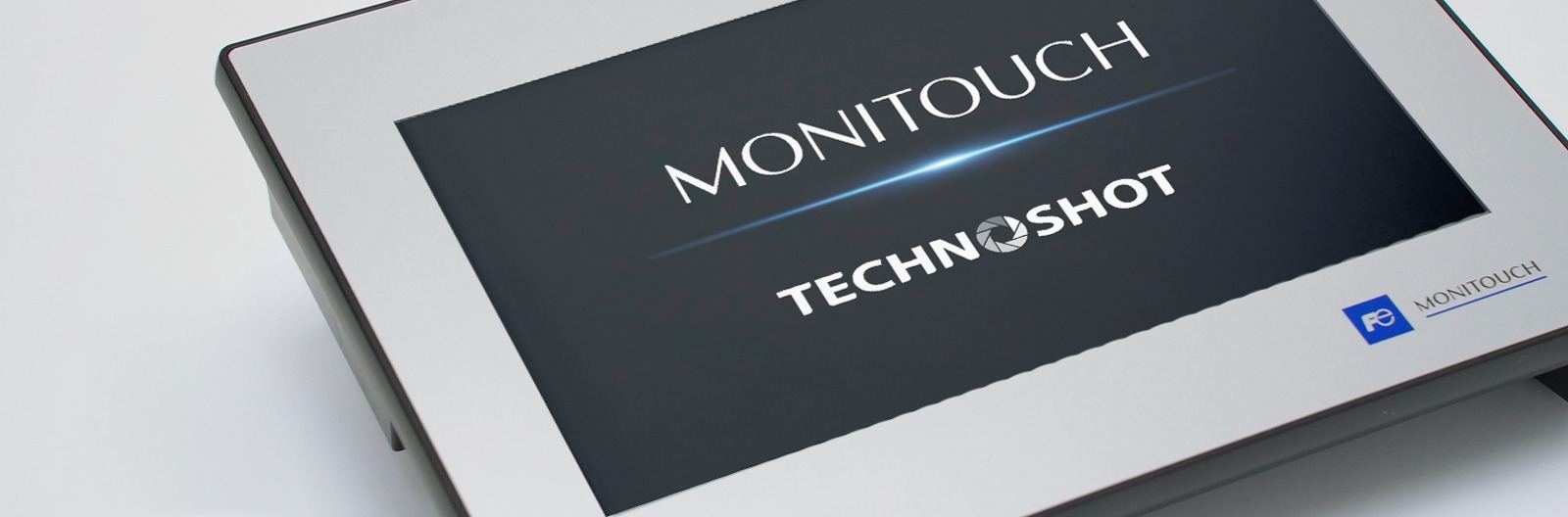

Multi-langues :

Passez facilement d’une langue à l’autre à partir d’un seul écran pour éliminer le besoin de trier et de gérer les fichiers pour chaque langue.

Fonctions Ethernet (TS1070Si/TS1100Si uniquement)

Une multitude de fonctions réseau à connecter via Ethernet

Serveur VNC :

Configurez facilement l’outil de visualisation VNC sur un ordinateur pour surveiller et faire fonctionner les écrans TS1000 Smart dans l’usine via le même ordinateur par connexion Ethernet.
En outre, la surveillance et les opérations peuvent être facilement effectuées à partir d’une tablette via un routeur sans fil.

Bureau à distance :

Connectez-vous via Ethernet pour afficher et faire fonctionner le serveur directement à l’aide du TS1000 Smart.

Télémaintenance :

Utilisez le logiciel d’application TELLUS pour surveiller et exploiter facilement l’écran du TS1000 Smart et les informations de l’automate à distance à faible coût.

Serveur FTP :

Utilisez les outils du client FTP sur un ordinateur pour lire et écrire sur la mémoire USB montée sur le TS1000 Smart.

Caméra réseau :

Affichez la vidéo d’une caméra réseau connectée via Ethernet avec le TS1000 Smart. Le TS1000 Smart peut également surveiller les sols des usines.

MES – Manufacturing Execution System :

Collectez de nombreuses informations à stocker dans la base de données du serveur, depuis les performances de production jusqu’aux défauts et aux causes des arrêts avec le TS1000 Smart via le V-Server.

Configuration d’écrans faciles à visualiser

Des écrans plus élégants avec des opérations simples et faciles à comprendre

Une gamme sophistiquée d’icônes :

V-SFT Ver. 6 propose des icônes de signes réels ainsi que des icônes simples qui permettent aux utilisateurs de créer simplement des écrans plus sophistiqués que jamais.

• Icônes unies

Une large gamme d’icônes a été ajoutée avec un design qui ressemble beaucoup aux smartphones et autres appareils familiers.

• Icônes réelles

V-SFT étend encore davantage les icônes réelles conventionnelles.

Extension des paramètres d’interverrouillage :

Réglez l’interverrouillage via l’affichage du diagramme en échelle. Les réglages des conditions sont faciles à comprendre et pratiques, même lorsque vous définissez plusieurs conditions.

Prise en charge des graphiques avec des conseils d’utilisation :

Des conseils d’utilisation complets permettent de créer des graphiques. Sachez facilement comment spécifier les paramètres sans avoir à consulter le manuel. Il suffit de déplacer la souris à proximité d’un paramètre pour afficher automatiquement une description supplémentaire.

Prise en charge de la conversion à partir de la série TS1000 :

Les données d’écran des modèles précédents créées dans une ancienne version de V-SFT peuvent être converties telles quelles en données pour le modèle actuel. Cela permet à quiconque de tirer parti de ses données d’écran provenant de modèles antérieurs.

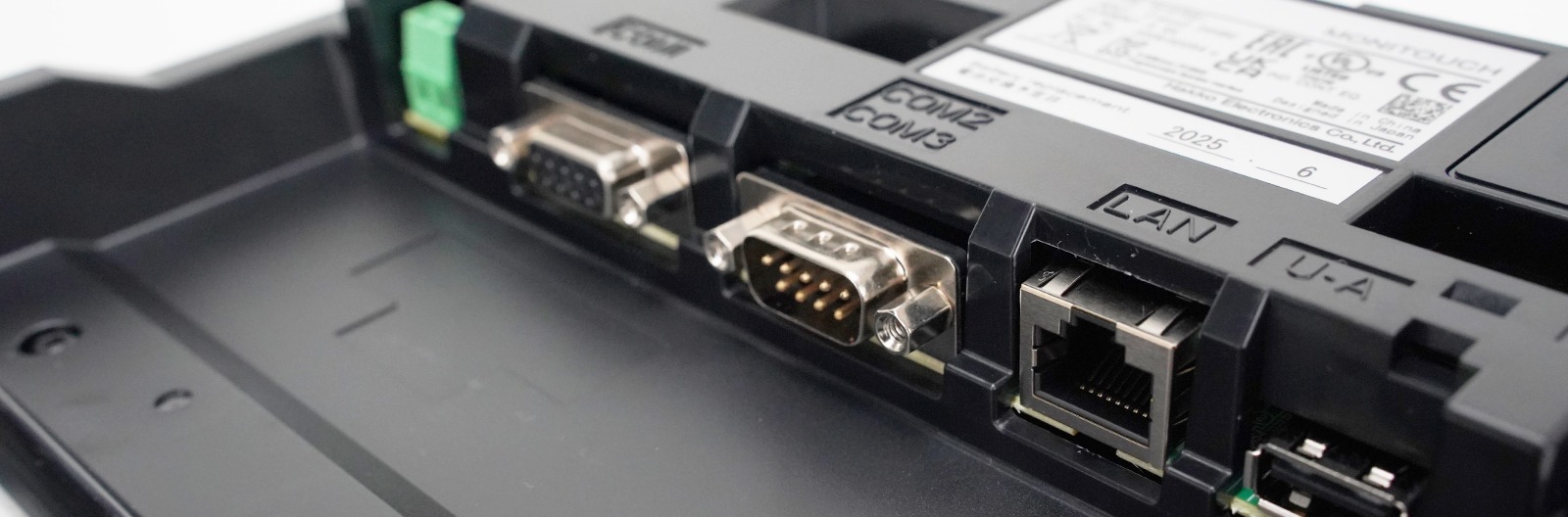

Comprendre intuitivement la configuration du dispositif de connexion : COMPRENDRE INTUITIVEMENT LA CONFIGURATION DU DISPOSITIF DE CONNEXION

La représentation visuelle des paramètres matériels permet d’identifier clairement les dispositifs connectés au TS1000 Smart.

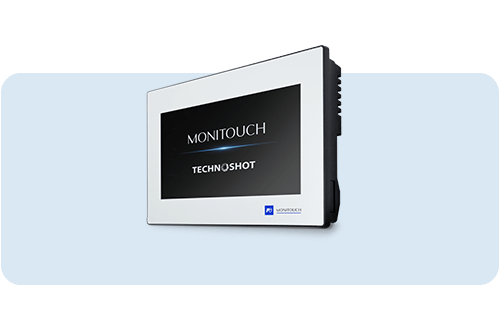

IHM – Interface homme machine TECHNOSHOT TS1070S – TS1070Si

Spécifications des IHM – Interface homme machine TS1070S – TS1070Si

Écrans Imposants et Interface Tactile Intuitive

Les unités principales des TS1070S et TS1070Si arborent un écran TFT couleur LCD généreux de 7.0 pouces, offrant une résolution de 800 × 480 pixels pour des images nettes et des informations claires. Avec une palette de 65 536 couleurs et un rétroéclairage LED, ces terminaux assurent une expérience visuelle exceptionnelle. L’interface tactile utilise un film analogique résistif pour une interaction fluide et précise.

Conception Certifiée et Compatibilité Étendue

Certifiés CE, KC, UL, et cUL, les TS1070S et TS1070Si répondent aux normes de qualité les plus élevées. Leur compatibilité avec différentes régulations témoigne de leur adaptabilité à des environnements variés, garantissant une utilisation sûre et fiable dans divers secteurs industriels.

Puissance de Traitement et Connectivité Robuste

Équipés d’une mémoire FROM de 26 MB et d’une SRAM de 128 KB, ces terminaux offrent une puissance de traitement suffisante pour gérer des applications industrielles complexes.
Les interfaces externes comprennent des ports offrant une connectivité étendue pour une intégration transparente dans divers système :

• COM1 : RS-422/485, type Asynchrone; Longueur des données : 7, 8 bits, Parité : Paire/Impaire/sans,Bits arrêt : 1, 2 bits; Vitesse : 4800/9600/19200/38400/57600/76800/115200/187500*1 bp
• COM2/COM3 : RS 232C/RS-422/485 (2 fils), type Asynchone; Longueur des données : 7, 8 bits, Parité : Paire/Impaire/sansBits arrêt : 1, 2 bits; Vitesse : 4800/9600/19200/38400/57600/76800/115200 bps
• LAN RJ-45 : 1 port uniquement disponible pour le modèle TS1070Si
• USB-A : 1 port
• USB mini-B : 1 port

Alimentation Fiable et Environnement Exigeant

Alimentés par une tension admissible de 24 V CC ± 10%, ces terminaux minimisent les risques liés à l’alimentation électrique. Avec une consommation maximale de 11W, ils assurent une efficacité énergétique tout en répondant aux exigences environnementales. Les TS1070S et TS1070Si peuvent opérer dans des conditions ambiantes allant de 0 à 50°C, avec une humidité relative maximale de 85% sans condensation.

Robustesse et Facilité d’Installation

La robustesse des terminaux se reflète dans leur niveau de protection. La face avant offre une protection équivalente à l’IP65 avec l’utilisation d’un joint d’étanchéité, et équivalente à l’IP40 sans joint d’étanchéité. Le capot arrière est classé IP20. Les dimensions compactes (198.8 × 141.8 × 38.0 mm) et la découpe du panneau (189.0 × 134.0 mm) facilitent l’installation, tandis que la couleur noire confère une esthétique moderne.

Stockage et Installation Polyvalents

Les conditions de stockage des TS1070S et TS1070Si s’étendent de -10 à 60°C, avec une humidité maximale de 85% RH sans condensation. Les terminaux ne doivent pas être exposés à des gaz corrosifs ou à trop de poussières conductrices. Les conditions d’installation garantissent une protection adéquate face aux environnements industriels exigeants.

IHM – Interface homme machine TECHNOSHOT TS1100Si

Spécifications de l’IHM – Interface homme machine TS1100Si

Un Écran Imposant et Des Caractéristiques Avancées

Le modèle TS1100Si est doté d’un écran TFT couleur LCD de 10.2”, offrant une résolution de 800 × 480 pixels et prenant en charge une palette de 65,536 couleurs. Le rétroéclairage LED garantit des images nettes et des couleurs vibrantes, tandis que l’interface tactile utilise un film analogique résistif pour une interaction fluide et précise.

Certification et Compatibilité Mondiales

Certifié CE, KC, UL et cUL, le TS1100Si répond aux normes de qualité internationales. Cette compatibilité garantit une intégration facile dans divers environnements industriels, assurant une utilisation sûre et conforme aux régulations les plus strictes.

Puissance de Traitement et Connectivité Étendue

Avec une mémoire FROM de 26 MB et une SRAM de 128 KB, le TS1100Si offre une puissance de traitement optimale pour gérer des applications industrielles complexes. Les interfaces externes, notamment COM1, COM2/COM3, LAN RJ-45, USB-A et USB mini-B, permettent une connectivité étendue, facilitant l’intégration dans divers systèmes.

Fiabilité Énergétique et Adaptabilité Environnementale

Alimenté par une tension admissible de 24 V CC ± 10%, le TS1100Si garantit une alimentation stable. Sa consommation maximale de 12W maximise l’efficacité énergétique. Les conditions environnementales opérationnelles vont de 0 à 50°C, avec une humidité relative maximale de 85% sans condensation. De plus, il peut fonctionner dans des environnements jusqu’à 2,000 m d’altitude, tout en évitant les gaz corrosifs ou les poussières conductrices excessives.

Robustesse et Facilité d’Installation

La conception robuste du TS1100Si est évidente dans son niveau de protection. La face avant offre une protection équivalente à l’IP65 avec l’utilisation d’un joint d’étanchéité, et équivalente à l’IP40 sans joint d’étanchéité. Le capot arrière est classé IP20. Avec des dimensions de 266.8 × 206.8 × 38.0 mm et une découpe de panneau de 257.0 × 199.0 mm, l’installation est simplifiée. La couleur noire confère une esthétique moderne et s’intègre parfaitement à divers environnements.

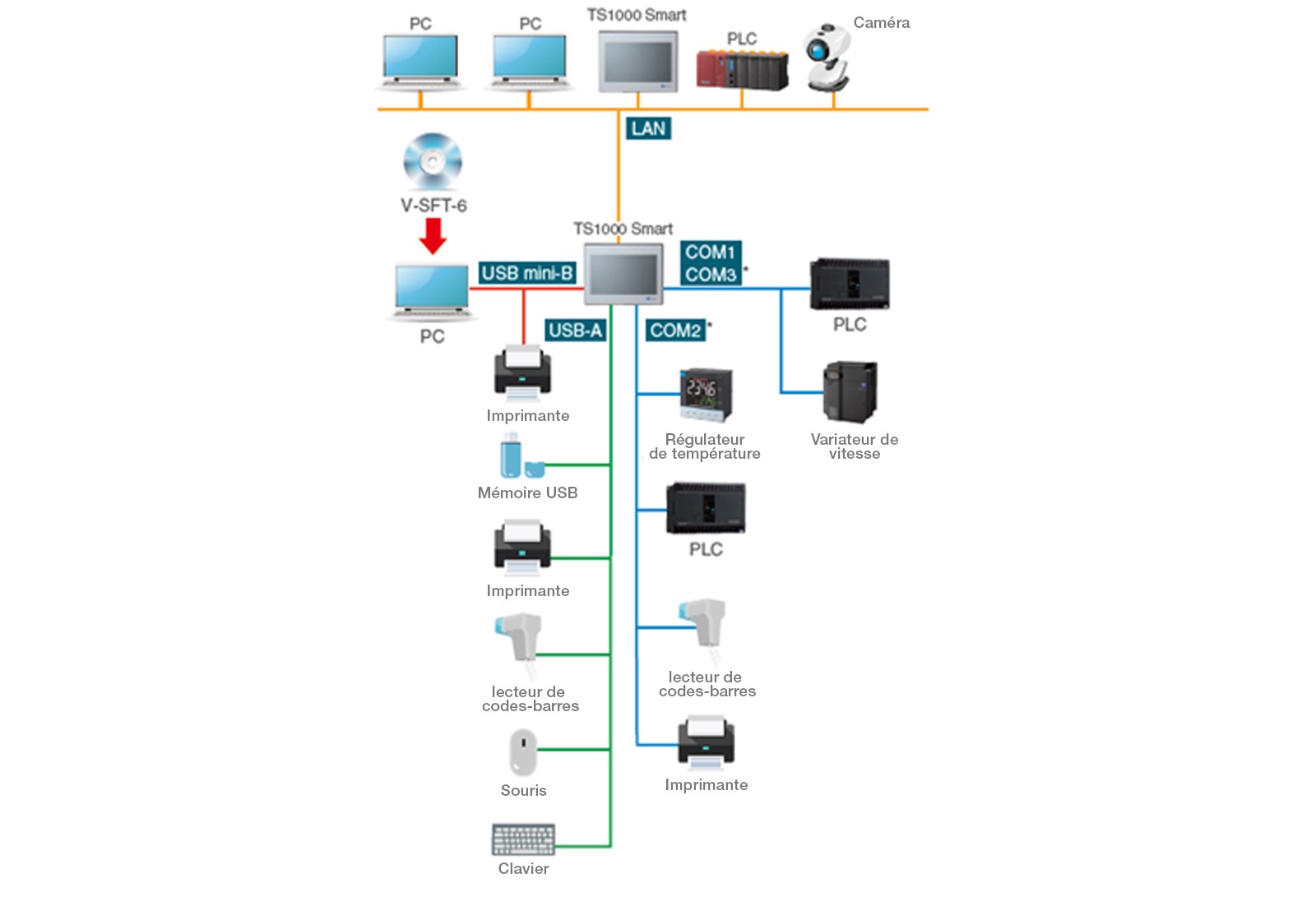

Système de configuration Interface Homme Machine
