Fuji Electric a marqué une avancée significative dans la mesure de la vapeur en créant le premier débitmètre de vapeur saturée à ultrasons non invasif au monde. En exploitant cette technologie de pointe, les industries peuvent améliorer leur précision, gagner du temps et réduire leurs coûts.
Découvrez le débitmètre de vapeur saturée à ultrason

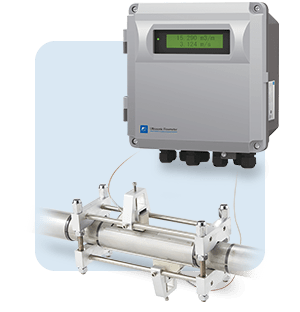

Premier débitmètre de vapeur saturée à ultrason non intrusif au monde

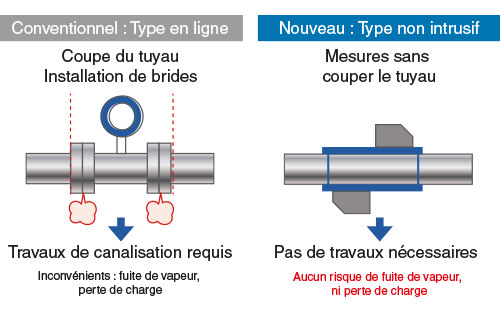

Débitmètre à ultrason de vapeur saturée non intrusif capable de mesurer le débit de vapeur sans avoir besoin de couper la tuyauterie.
Il était auparavant difficile de mesurer le débit de vapeur utilisé dans les usines de divers secteurs industriels, mais ce débitmètre ultrasons peut maintenant être installé même lorsque l’équipement est en marche.
Mesurer le débit de vapeur avec précision grâce à une nouvelle technologie de réduction du bruit, et ce, quelles que soient les conditions de pression (à partir de 0,1 MPa (G)) et de température (jusqu’à 180 ° C).

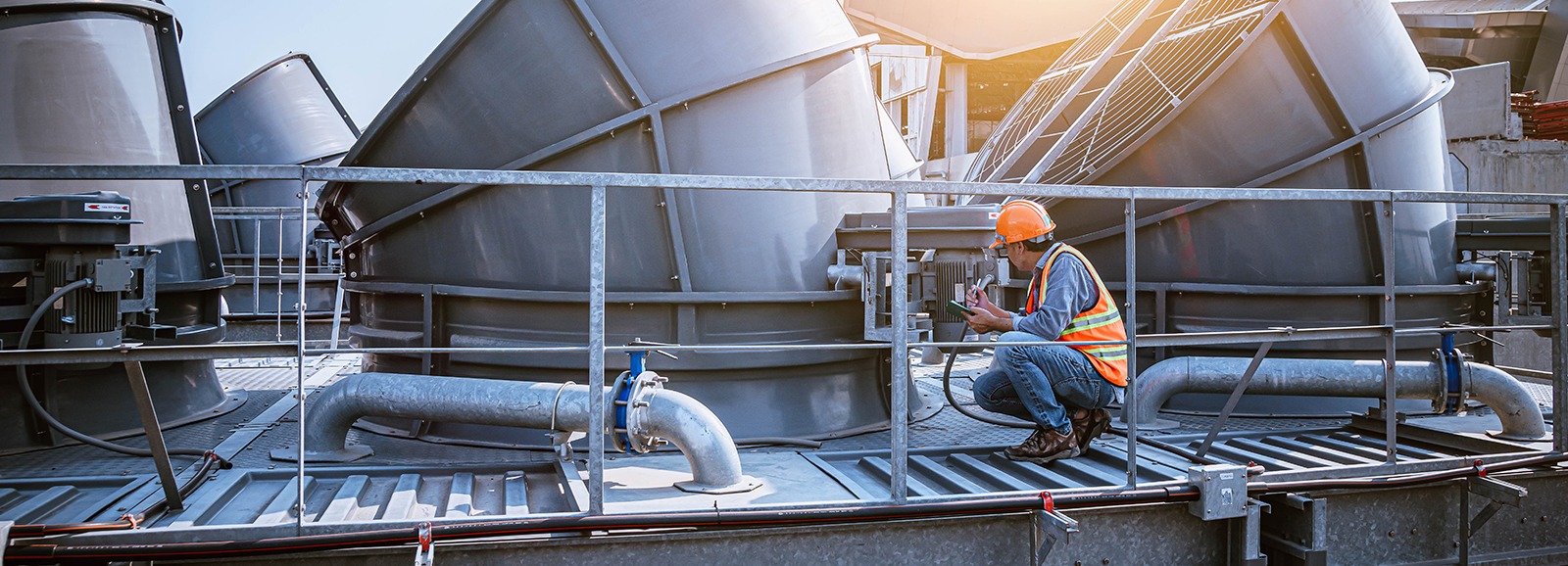

Agroalimentaire et Pharmaceutique (Process de stérilisation et de nettoyage en ligne)

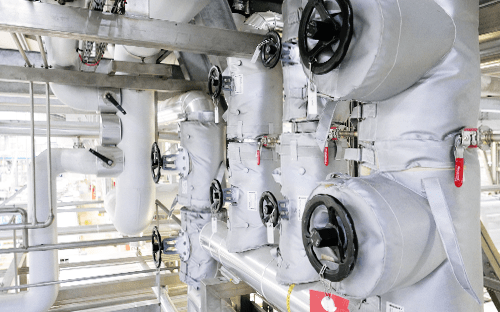

Energie Thermique : Auxiliaires de chaudières (préchauffeurs d’air de combustion, échangeurs thermiques)

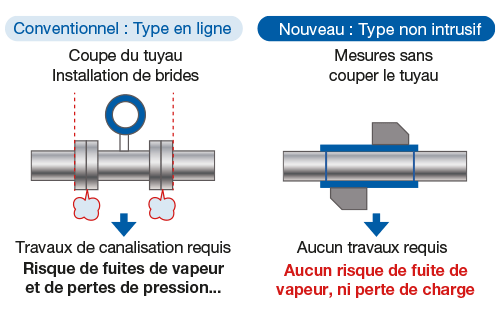

Avantages du débitmètre vapeur non-intrusif
Installation est simple, rapide, économique et sécurisée.
Fiabilité et précision des mesures
Flexibilité maximale et large gamme d’applications
Détection précoce des fuites de vapeur
Surveillance des processus et actions correctives
Faible coût de maintenance et d’utilisation
Conçu pour durer dans les environnements difficiles

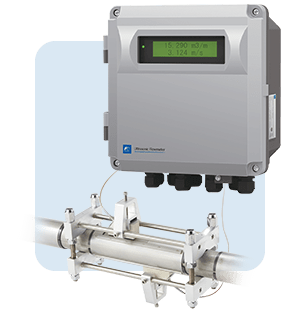

Spécification
Les industries modernes dépendent fortement de technologies avancées pour mesurer avec précision divers paramètres, et le domaine de la mesure de débit ne fait pas exception. Le débitmètre FSJ Fuji Electric offre une méthode non-intrusive, précise et fiable pour mesurer le débit de vapeur saturée dans des conditions variées. Voici un aperçu détaillé de ses spécifications techniques.
Méthode de Montage

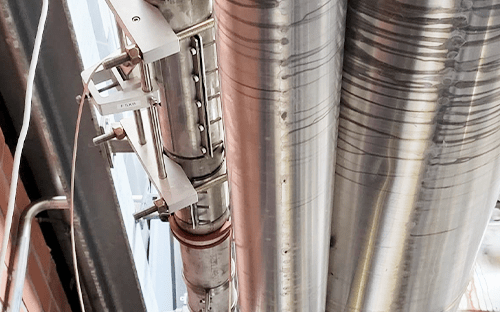

Le débitmètre adopte une méthode de montage non-intrusif, éliminant ainsi toute interférence avec le flux de vapeur saturée. Cette approche garantit une mesure précise et fiable sans perturber le processus.
Fluide et Méthode de Mesure
La vapeur saturée est le fluide de mesure, offrant une compatibilité optimale avec divers environnements industriels. La technique de différence de temps de transit est employée pour assurer une mesure précise du débit. Cette méthode, basée sur les ultrasons, offre une grande sensibilité et une résolution exceptionnelle.
Plage de Vitesse d’Écoulement
Le débitmètre peut mesurer des vitesses d’écoulement allant de 0 à ±50 m/s, couvrant ainsi une gamme étendue d’applications industrielles.
Précision
Pour les vitesses d’écoulement de 10 m/s ou moins : ±0,3 m/s.
Pour les vitesses d’écoulement de 10 à 30 m/s : ±3% de la vitesse.
Pour les vitesses d’écoulement supérieures à 30 à 50 m/s : ±5% de la vitesse.
Tuyauterie et Caractéristiques de la Conduite
Une longueur de tuyauterie en amont de 20 D ou plus et en aval de 10 D ou plus est recommandée pour assurer une mesure stable et précise. Le débitmètre est compatible avec les conduites en acier au carbone et en acier inoxydable, offrant une flexibilité d’installation pour les diamètres nominaux (DN) de 50, 65, 80, et 100. Le débitmètre est adapté à des épaisseurs de conduite de 2,8 à 3,9 mm, permettant une installation efficace dans différentes configurations.
Conditions du fluide
Le débitmètre peut fonctionner dans une plage de température de 120 à 180°C, assurant une performance stable même dans des conditions thermiques variables. En termes de pression du fluide, le débitmètre s’adapte aux conditions de pression couramment rencontrées dans les applications industrielles et supporte une plage de pression de 1 bar à 9 bar.
Protection Contre l’Environnement
Le débitmètre est classé IP67 avec des connecteurs raccordés, garantissant une protection contre les infiltrations d’humidité et les éclaboussures.
Entrées et Sorties
Entrées : Courant d’entrée (4 à 20 mA CC) ×1, Température d’entrée (pt100) ×1 (en option).
Sorties : Courant de sortie (4 à 20 mA CC) ×1, Impulsion totale de sortie ×1, Sortie de contact ×1.
Conversion du Débit Massique
La conversion du débit massique est effectuée en prenant en compte l’entrée de valeur fixe (densité), l’entrée de température, et l’entrée de pression.
Communication
Une option RS-485 est disponible pour permettre une intégration aisée dans les systèmes de contrôle et de surveillance.
Alimentation/Consommation
Le débitmètre fonctionne avec une alimentation de 100 à 240 V CA, avec une consommation de 20 VA.
Conditions environnantes
Le débitmètre peut opérer dans des conditions ambiantes allant de -20 à +60°C, avec une humidité ambiante de 95% RH ou moins. Le débitmètre est équipé d’une mise à la terre de classe D, avec une résistance de terre de 100Ω ou moins, assurant une isolation fiable.
Caractéristiques du débitmètre ultrasonique pour la vapeur
Haute précision de la mesure de débit Le débit de vapeur peut être mesuré dans la plage de 0 à 50 m/s, avec une grande précision.
Mesure possible même à basse pression (basse température) Le débit de vapeur saturée peut être mesuré à partir d’une pression de 0,1 MPa (G) (température : 120 ° C).
Aucune perte de pression Aucune perte de charge grâce au montage extérieur sur les tuyaux.
Temps de réponse ultra court Le débitmètre est équipé d’un processeur haute performance, offrant un temps de réponse très court de 0,2 seconde.
Conversion du débit massique La mesure du débit massique est possible par conversion du débit volumique avec les entrées pour sonde de température et pour capteur de pression.
Fonctions de communication étendues Le débitmètre est équipé de fonctions de communication RS-485 Modbus qui permettent d’effectuer un auto-diagnostic en tant que terminal IoT, et dispose d’une fonction de diagnostic à distance.
Utilisation facile et affichage multilingue Les langues suivantes sont prises en charge pour l’affichage : Japonais (katakana), Anglais, Allemand, Français, Espagnol.
Optez pour la précision, l’économie de temps et la réduction des coûts avec notre débitmètre de vapeur saturée à ultrasons !
