Système d’étalonnage et de décolmatage automatique pour analyseur de gaz O2

Un système d’étalonnage et de décolmatage automatique pour un analyseur d’O2 est conçu pour maintenir la précision et la fiabilité des mesures d’oxygène. Il calibre automatiquement l’appareil selon des standards prédéfinis et enlève tout encrassement qui pourrait altérer la performance de l’analyseur. Ce système garantit ainsi une surveillance continue et fiable de la concentration d’oxygène sans intervention manuelle fréquente.

Système d’étalonnage et de décolmatage automatique pour analyseur de gaz – ZFCS

Caractéristiques du module d’étalonnage et de décolmatage pour analyseur O2 – ZFCS

• Intégration et protection supplémentaire du contrôleur ZKM.
• Fonctionnalités du ZKM (voir fiche technique ZKM/ZFK8).
• Pilotage automatique, programmé ou à distance des fonctions de calibrage et rétro-soufflage (via ZKM).
• Pilotage manuel des fonctions de calibrage et rétro-soufflage (via des boutons poussoirs intégrés dans le coffret).
• Détente et réglage des pressions des gaz de fonction : Air comprimé, gaz de calibrage zéro, gaz de calibrage d’échelle.
• Coffret avec face avant vitrée pour visualisation des mesures O² et informations d’état.

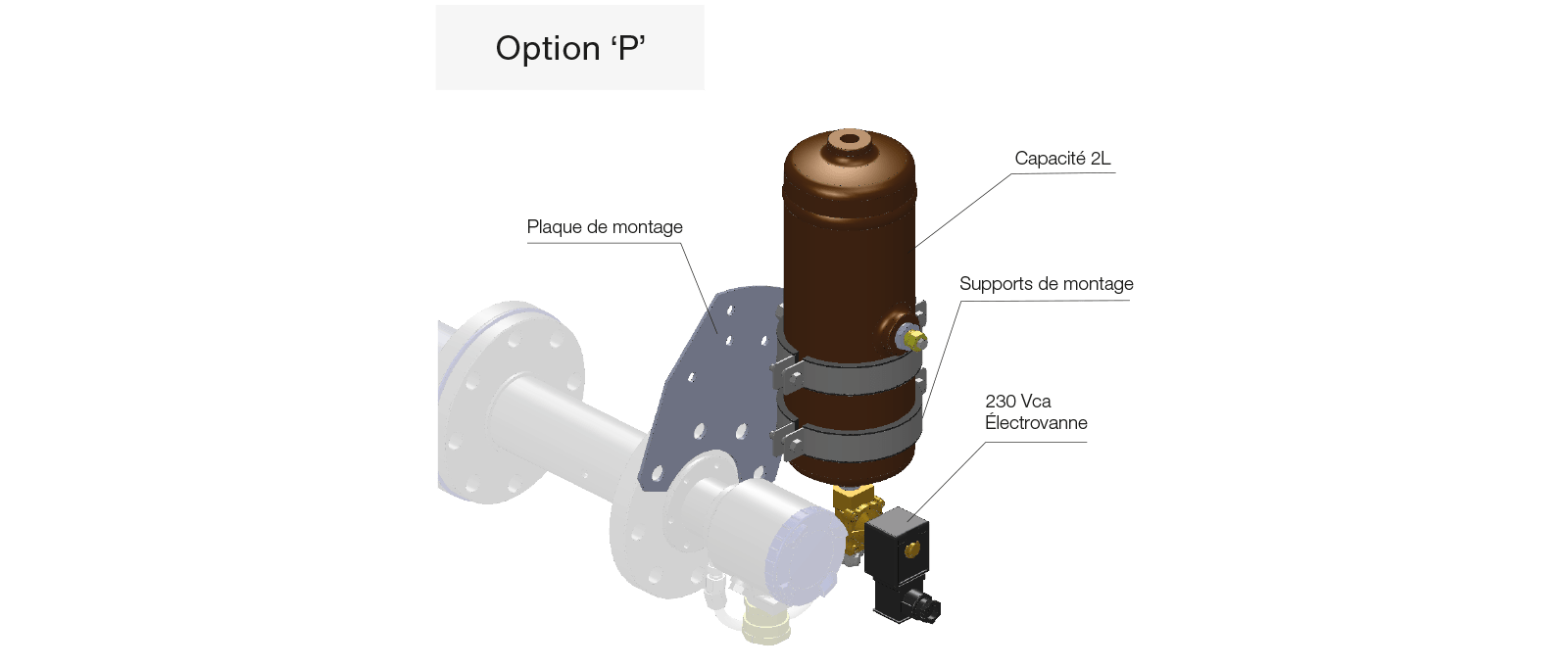

• Option “P” : électrovanne de rétro-soufflage intégrée sur la sonde ZFK8 juste en aval d’une capacité de pression pour un décolmatage puissant. Sans l’option ‘P’, l’électrovanne de rétro-soufflage est intégrée dans le coffret ZFCS, et le ballon de pression n’est pas fournie.

Notes :

• La fourniture du coffret ZFCS n’inclut ni le contrôleur ZKM, ni la sonde ZFK8, ni le tube de la sonde, ni les câbles de raccordement. Ces équipements peuvent être achetés séparément.
• Le ZKM doit être équipé des options d’étalonnage automatique et de décolmatage.

Spécifications du système d’étalonnage et de décolmatage automatique – ZFCS

Design Robuste et Compact
Les dimensions du module d’étalonnage, mesurant 90 x 475 x 210 mm, incarnent un équilibre parfait entre compacité et fonctionnalité. Fabriqué en coffret polyester armé de fibres de verre avec une porte en verre trempé, ce boîtier garantit une protection optimale tout en permettant une visibilité sur l’équipement interne.

Construction Durable et Poids Optimal
Pesant environ 18 kg, le module ZFCS offre une solution légère tout en maintenant une construction robuste. Les matériaux de haute qualité assurent la durabilité nécessaire pour résister aux conditions environnementales exigeantes.

Esthétique Professionnelle
Revêtu d’une couleur gris RAL7035, le module d’étalonnage et de décolmatage offre une esthétique professionnelle qui s’intègre harmonieusement dans divers environnements industriels.

Protection IP55 pour un Fonctionnement Sûr
Avec une classe de protection IP55, le ZFCS est étanche à la poussière et résistant à l’eau, assurant un fonctionnement sûr même dans des conditions difficiles.

Performances dans une Plage de Températures Étendue
Le module d’étalonnage et décolmatage est conçu pour fonctionner efficacement dans des températures allant de 0 à 50 °C, avec des capacités de stockage allant jusqu’à -20 à 70 °C.

Alimentation Fiable et Polyvalente
Alimenté en standard par une source électrique de 230 Vca / 50 Hz, il offre également des options d’alimentation personnalisées pour s’adapter à diverses configurations.

Consommation Électrique Optimisée
Avec une consommation électrique au démarrage de 240 VA et une consommation nominale de 125 VA, le module garantit une efficacité énergétique sans compromettre la performance.

Montage Mural Pratique
Facile à installer, le boîtier est prévu pour un montage mural, avec quatre supports de montage inclus pour une installation rapide et sécurisée.

Connexions Pratiques pour un Fonctionnement Sans Faille

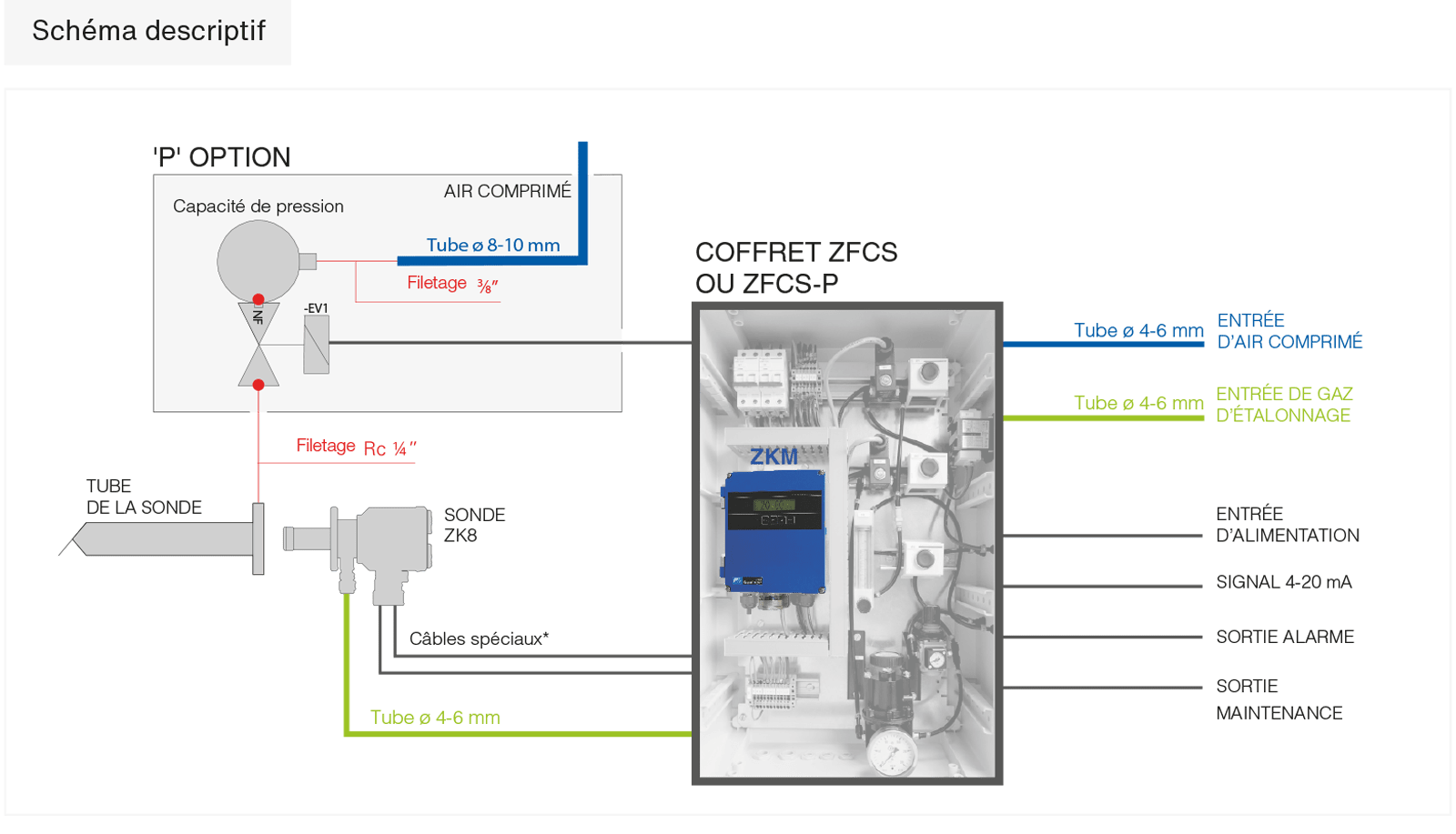

Les raccordements gaz sont simplifiés avec deux entrées pour le raccordement de tubes souples (Ø6 mm) pour l’air comprimé et les gaz d’étalonnage, ainsi qu’une ou deux sorties pour le raccordement de tubes souples (Ø6 mm) pour l’air de décolmatage et les gaz d’étalonnage.
