La pocket HART® universel vous permet de mettre en service, d’étalonner et de dépanner vos instruments de terrain plus rapidement que jamais. Communiquez et vérifiez l’état de votre instrument de mesure depuis n’importe où en utilisant le protocole Hart 4-20ma. Vous serez également en mesure de mieux gérer votre stock d’appareils de terrain intelligents.

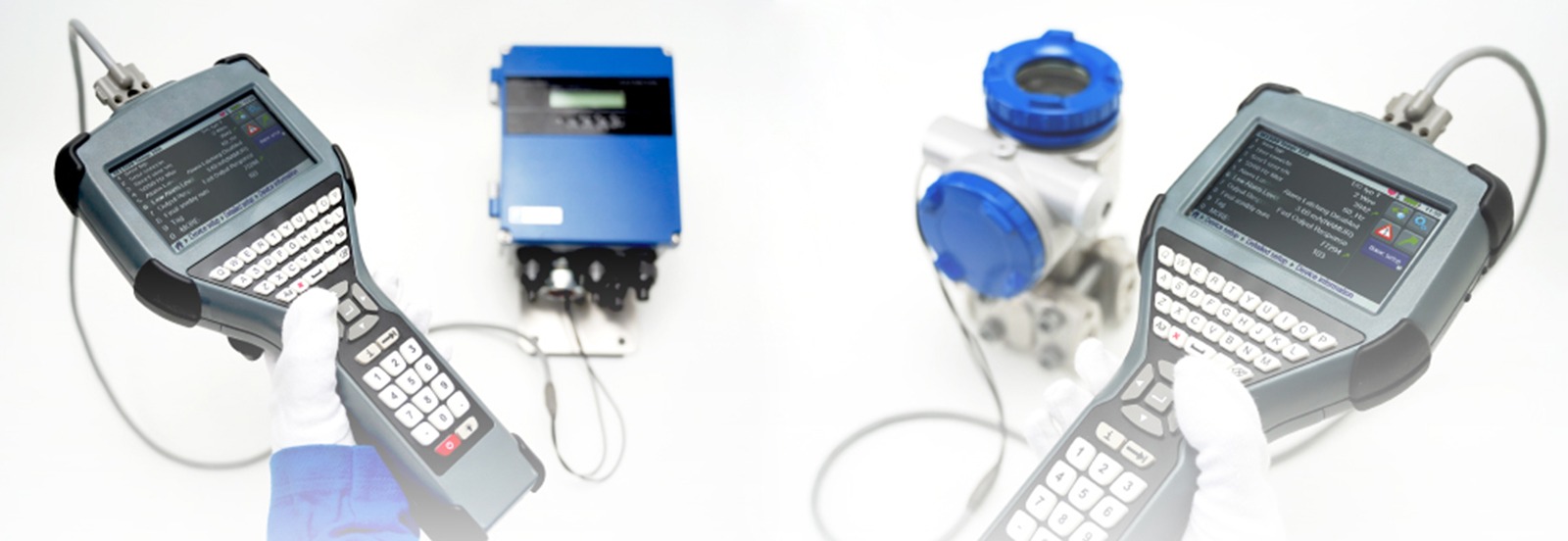

Découvrez la console de communication portable – Pocket HART
Passez au niveau supérieur des consoles avec protocole de communication HART : Puissant, facile à utiliser et intuitif.

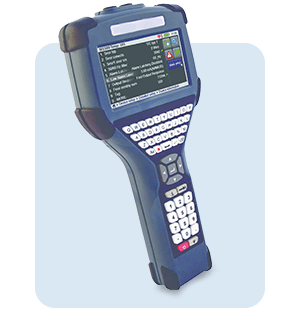

Caractéristiques et Avantages de la Pocket HART MFC5150
Lecture les fichiers de configuration DD des fabricants d’instruments Hart dans leur format d’origine
Compatible protocole hart 7 de série
Communication avec n’importe quel capteur HART® intelligent enregistré ou non
Ergonomique, petite et facilement transportable
Écran tactile antireflet de 4,3 pouces de diagonale pour gagner du temps
Affichage graphique en couleur (sans stylet)
Clavier complet pour la mise en service de nouveaux transmetteurs intelligents
Menus d’aide à la demande et raccourcis accessibles à tous les appareils compatibles avec le système Hart
Grande autonomie grâce à sa batterie de forte capacité
Permet de gérer les informations relatives à l’appareil via une connexion PC
Support multilingue intégré
La pocket Hart portable MFC5150 offre des fonctions puissantes dans un format facile à utiliser.
Avec un grand écran, un clavier complet et une interface tactile intuitive, ce communicateur Hart portable essentiel vous donne les outils dont vous avez besoin pour configurer rapidement et facilement les capteurs HART, même dans des environnements difficiles ou dangereux.
Alternative au modem hart, la console portable MFC5150x est une excellente solution alternative à la pocket FXW HHC, la pocket Hart 475 et la pocket Hart 375.
Pocket HART® flexible
Cet outil HART, disponible en deux types ATEX (MFC5150x) et standard (MFC5150), lit directement les descriptions des capteurs HART sans abonnement quel que soit leur type ; cette solution permet de communiquer à distance avec n’importe quel appareil installé avec protocole hart 4-20ma enregistré ou non enregistré en utilisant le signal numérique dans la boucle.
Console HART® universelle
La pocket de programmation MFC5150 peut lire la bibliothèque complète des descriptions de dispositifs (DD) HART (Highway Addressable Remote Transducer).
Cet outil Hart peut contenir plus de 1200 appareils de terrain compatibles Hart et 2,4 Go de données ! Il est également équipé d’un processeur rapide (1 GHz), d’une grande quantité de RAM (256 Mo) et d’une mémoire flash suffisante (512 Mo). Il peut prendre en charge une carte SD de 4 Go, ce qui lui permet de stocker tous les fichiers DD existants.
1200 APPAREILS DE TERRAIN
2,4 Go DE DONNÉES
256 Mo DE RAM
CARTE SD 4 Go

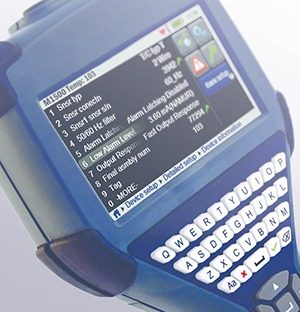

Pocket de programmation HART® simple et conviviale
L’écran tactile de 4,3 pouces est parfait pour une utilisation mobile, que vous soyez dans l’obscurité ou en plein soleil. Le clavier complet et les icônes internationales semblables à celles d’un smartphone facilitent la navigation parmi toutes les fonctions.
La pocket portable Hart MCF5150 ne nécessite pas de stylet pour l’écran tactile et dispose d’une aide contextuelle. Vous pouvez également charger des vidéos d’instruction sur la console Hart pour les utiliser sur le terrain. L’indice de protection IP54 rend cette console résistante à l’eau et à la poussière, et son design ergonomique le rend facile à tenir et à utiliser.
Interface de communication HART® puissante et intuitive
La pocket Hart MFC5150 améliore l’infrastructure du logiciel Hart SDC-625 et a été développée sous le logiciel Windows CE. La navigation a été facilitée par des menus hypertextes et des raccourcis spécifiques à l’appareil.
De plus, une aide contextuelle est toujours disponible en cas de besoin. Mieux encore, l’application est instantanée et vous n’avez pas besoin d’attendre qu’elle démarre. De plus, vous avez accès à des vidéos et à une navigation par onglets similaires à celle d’un ordinateur de bureau !
Unité de diagnostique HART® autonome
La pocket portable Hart est dotée d’une batterie rechargeable de 9400 mAh, qui offre plus de 10 heures d’utilisation continue et plus de 200 heures en mode veille. Grâce au socle de chargement inclus, qui dispose d’une connectivité USB pour se connecter à votre ordinateur portable, elle peut prendre en charge la mise à jour des logiciels sur Internet sans frais d’abonnement.
Les consoles HART sont parfaites pour les processus permettant à l’ingénieur ou au technicien de configurer, de surveiller, de réaliser un étalonnage et de diagnostiquer les appareils de terrain. Elles permettent également d’accéder aux informations relatives à votre instrumentation HART, telles que les diagnostics de temps de fonctionnement, l’étalonnage et l’état de l’appareil.
Quelle que soit votre industrie, en utilisant la pocket HART, vos ingénieurs et techniciens peuvent tirer un meilleur parti de leur process en instrumentation que jamais auparavant.
Grâce à son processeur rapide et à sa carte mémoire de grande capacité, la console avec protocole HART facilite les tâches de maintenance, de dépannage et de configuration, telles que :
la localisation des transmetteurs intelligents,
la surveillance des tendances des variables de processus d’un transmetteur telle que sa mesure et son état de fonctionnement,
la récupération des informations de configuration des appareils à distance dans la boucle de courant 4-20 mA,
la calibration de votre transmetteur sur site,
la gestion de votre instrumentation et la collecte et transmission des données à des fins d’analyse.
Comment utiliser la pocket Hart ?
La pocket Hart est facile à configurer. Vous aurez besoin du communicateur HART, de vos instruments de terrain et d’une alimentation électrique.
Mise sous tension et hors tension : Marche: Appuyez sur le bouton d’alimentation pour allumer la console de terrain Hart. Arrêt: Naviguez jusqu’au menu principal et sélectionnez l’option ‘Marche’ ou ‘Arrêt’.
Connexion à un appareil de terrain Hart : Connectez la pocket HART aux fils de signaux analogiques des terminaux de l’appareil. En général, le fil rouge se connecte à la borne positive et le fil noir se connecte à la borne négative. Il sera parfois nécessaire de rajouter une résistance de charge dans la boucle pour faciliter la liaison entre votre appareil et votre capteur ou transmetteur. Assurez-vous que l’appareil est sous tension et dans un mode permettant la communication.
Navigation dans le menu : Une fois l’appareil sous tension, le menu principal affiche diverses options. Utilisez les touches fléchées ou l’écran tactile du MCF5150 pour naviguer dans le menu. Sélectionnez l’option souhaitée en appuyant sur la touche “Entrée” ou en tapant dessus.
Configuration de l’appareil : Dans le menu principal, sélectionnez “Configuration de l’appareil” ou une option similaire. La pocket MCF5150 établit la communication, recherche les capteurs HART connectés et affiche une liste. Sélectionnez l’appareil que vous souhaitez configurer, par exemple une sonde Hart ou un capteur de pression Hart. Naviguez dans les menus spécifiques à l’appareil pour modifier les paramètres tels que les points de consigne, les plages et d’autres configurations. Reportez-vous toujours au manuel de l’appareil pour obtenir des détails sur les paramètres spécifiques.
Surveillance: Vous pouvez surveiller les données en temps réel des appareils de terrain, telles que les variables de process, l’état et les informations de diagnostic. Nos communicateurs vous permettent de visualiser des graphiques de tendance ou des journaux de données.
Diagnostic et dépannage : La pocket HART peut effectuer des tests de diagnostic sur l’appareil connecté. En cas de problème avec l’appareil de terrain, L’outil Hart affiche des messages d’erreur ou des codes. Reportez-vous au manuel de l’appareil pour le dépannage en fonction de ces codes.
Sauvegarde et transfert des configurations : Après avoir effectué des changements, sauvegardez toujours les paramètres. Les communicateurs Hart vous permettent de transférer les configurations entre les instruments ou vers un ordinateur pour les sauvegarder.
Mise à jour du communicateur Hart : Consultez régulièrement le site Web du fabricant Fuji Electric pour obtenir des mises à jour logicielles pour les communicateurs HART. Connectez la console à un ordinateur portable et suivez les instructions du fabricant pour mettre à jour le logiciel.

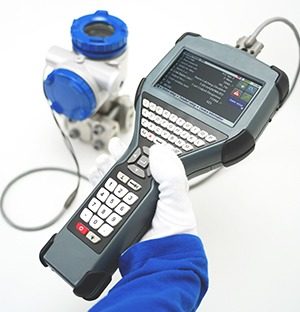

Astuces :
Reportez-vous toujours au manuel du communicateur HART MCF5150 pour les instructions et les fonctions spécifiques.
Assurez-vous que la batterie du communicateur est complètement chargée avant de l’utiliser sur le terrain.
Lorsque vous travaillez dans des zones dangereuses, assurez-vous que votre console HART est certifiée pour une utilisation dans de tels environnements. (version MCF5150x)
N’oubliez pas que les étapes ci-dessus fournissent une vue d’ensemble. Reportez-vous toujours au manuel de l’utilisateur pour obtenir des instructions détaillées.
N’attendez plus et optez pour la Pocket HART® Universel pour une gestion de tous vos instruments de mesure à portée de main !
La pocket HART® universel : la solution ultime pour la mise en service, le calibrage et le dépannage de votre matériel.
