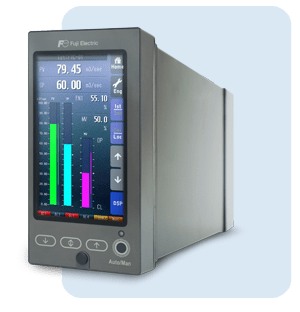

Le régulateur de process série PSC est un régulateur multi-boucles d’une nouvelle ère où les fonctions de 2 régulateurs sont intégrés de manière compacte dans une seule unité. Adoptant un écran à cristaux liquides 16 couleurs, il indique les informations d’une façon facilement visible. Convivial, le contrôleur multi-boucles, propose un système flexible avec une opérabilité avancée et des fonctionnalités innovantes pour rendre vos procédés de fabrication performants.
5 sorties logiques (contacts à relais et relais Mofset)
1 sortie RUN (contact à relais)
DCS Système de contrôle distribué en format instrument
Fonctions avancées de calcul et de commande séquentielle
Les fonctions de contrôle et de calcul sont obtenues en combinant une grande variété de blocs de fonctions de base à avancées, que l’on ne trouve normalement que dans les systèmes DCS. 2 blocs PID, 48 blocs de calcul et 12 blocs de commande séquentielle (1068 commandes) sont disponibles pour toutes les versions de la série PSC, applicables à un large éventail de domaines d’application.
Haute fiabilité – pour une utilisation exigeante des processus
Les fonctions de commande, d’affichage et d’E/S sont gérées par des unités centrales indépendantes pour une sécurité et une fiabilité accrues.

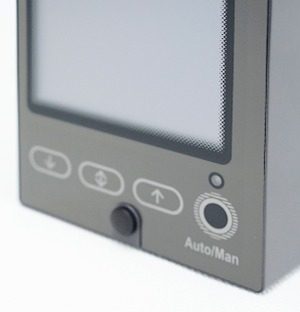

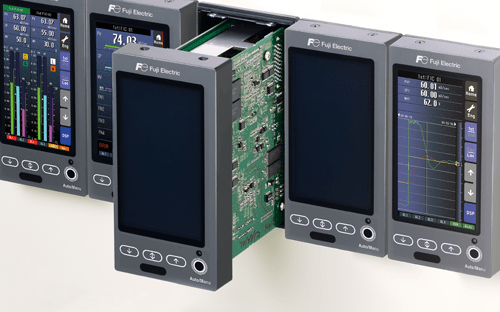

Le chargeur manuel intégré (option PSC110/210) peut être contrôlé indépendamment, même en cas de défaillance du module contrôleur principal, qui peut être remplacé facilement tout en maintenant le contrôle de secours.
Vues de fonctionnement – facilité et continuité

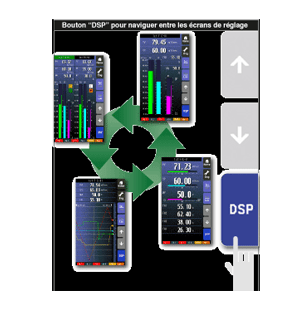

Quatre types de vues de fonctionnement, tendance courte, affichage numérique, bargraphe et double bargraphe, sont disponibles pour s’adapter à diverses applications de processus, conçues pour faciliter et assurer la continuité pour les opérateurs qui sont familiers avec les contrôleurs existants.

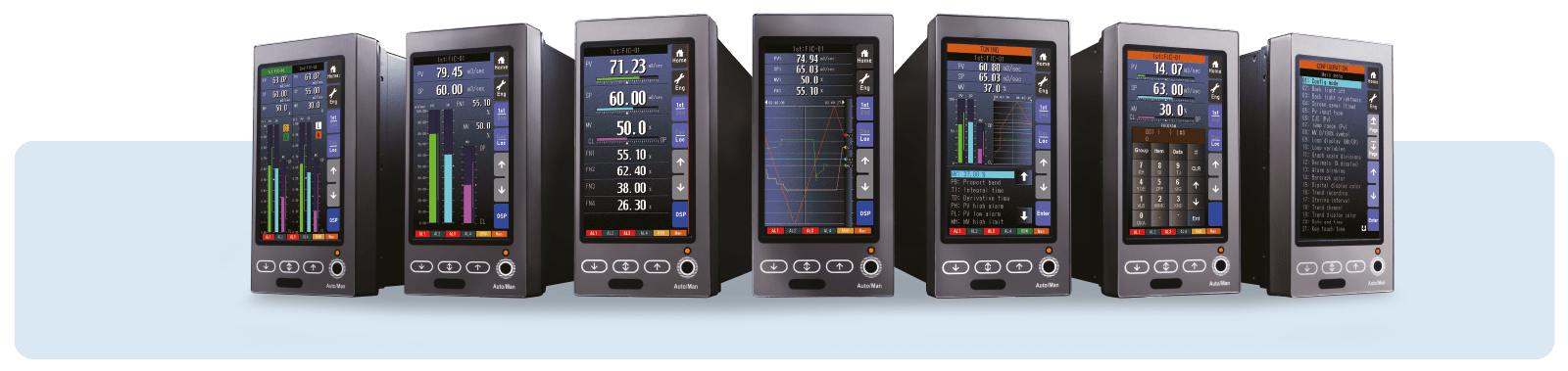

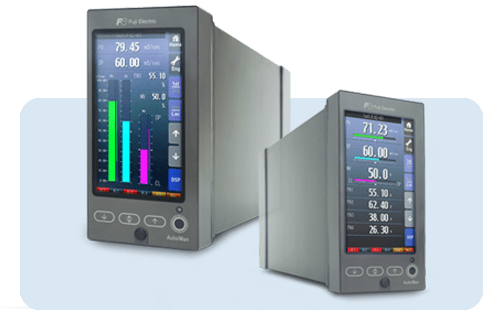

Excellente extensibilité – Communication entre pairs et avec l’hôte
Le PSC200/PSC210 dispose de Modbus (Ethernet TCP/IP ou RS-485 RTU) qui permet de se connecter facilement aux systèmes d’enregistrement ou SCADA sur un PC hôte pour superviser et contrôler les données d’E/S locales.
De plus, le RS-485 ‘NestBus’ permet une communication peer-to-peer avec d’autres contrôleurs et dispositifs d’E/S pour une flexibilité des points d’E/S.

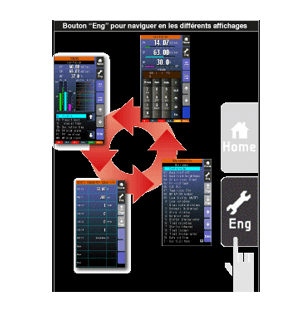

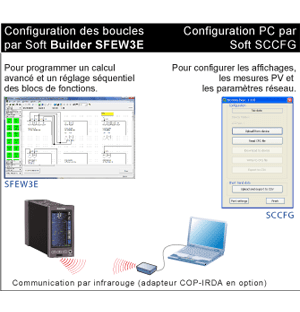

De puissants outils intuitifs et des logiciels pour vous aider à explorer la pleine capacité des régulateurs de procédés PSC

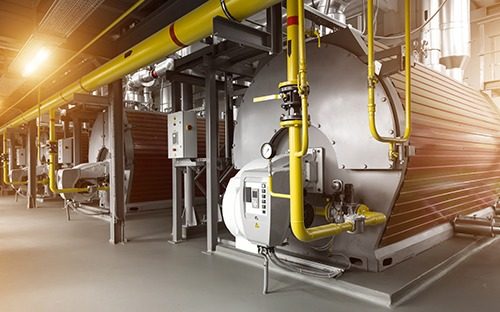

Applications des régulateurs de process multi-boucles
Traitement de l’eau
Contrôle de la distribution d’eau, contrôle des pompes, contrôle de l’injection de produits chimiques
Usine de services publics
Contrôle de l’alimentation en eau, contrôle du niveau d’eau de cuve, contrôle de la combustion
Four de combustion
Four de type discontinu, four continu dans l’industrie du métal ou du ciment
Energie thermique
Processus de fabrication, réglage de la puissance de chauffe, contrôle de la distribution
Usine d’incinération
Régulation de la température de combustion, contrôle de la soufflerie et de l’échappement
Autres
Instrumentation d’autoclave, calcul de débit en canal ouvert, calcul de multiplexage d’analyseur de gaz multipoint
Exemple d’applications du régulateur de procédé PSC
Contrôle de l’injection de produits chimiques Ratio avec commande de dépassement de limite Contrôle du niveau du tambour de la chaudière à trois éléments

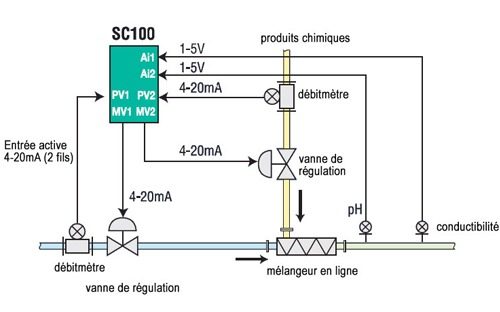

Le SC100 contrôle deux boucles de débit pour l’eau et le produit chimique injecté. Le débit du produit chimique est contrôlé dans un rapport constant par rapport au débit d’eau. D’autres signaux provenant d’analyseurs de pH et de conductivité peuvent être contrôlés en même temps.

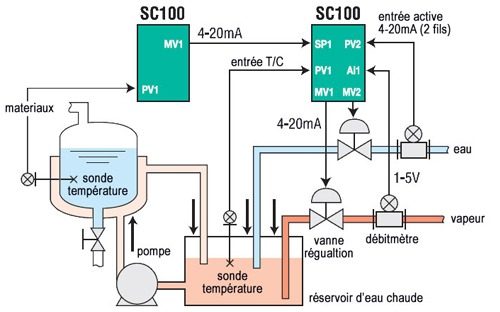

Un exemple de contrôle de la température dans un réacteur de contrôle par lots. La boucle de contrôle de la température du réacteur est connectée en cascade à la boucle de contrôle de l’eau chaude dans le réservoir d’eau chaude. Le régulateur de boucle secondaire contrôle les vannes pour l’eau chaude et la vapeur.
Convivial et flexible, le régulateur de process de la série PSC est parfaitement adapté pour vos applications industrielles !
