Analog basınç sensörü mü yoksa akıllı proses basınç transmitteri mi?

basınç-sensörü-analog-veya-basınç-vericisi-intellignent-tr-en

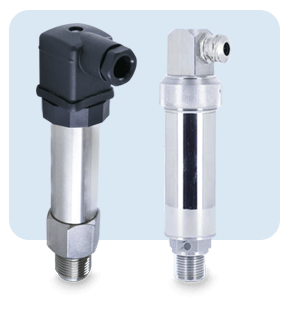

Kompakt çubuk tipi analog basınç sensörü ve akıllı HART proses basınç transmitteri basınç ölçümü için kullanılır.

Bu cihazların kullanım amacı neredeyse aynı olsa da, teknik özellikleri farklı türler arasında büyük farklılıklar gösterir ve bu da ölçümün doğruluğu veya çözünürlüğü gibi birçok yöne yansır.

Bu ayrıntılar net bir şekilde tanımlandığında, ihtiyaçlarınıza en uygun enstrümanın hangisi olduğunu bileceksiniz.

Bu makale, doğru seçimi yapmanıza yardımcı olmak için bu türlerin her birini avantajları ve sınırlamaları ile birlikte ayrıntılı olarak incelemektedir.

analog-basınç-sensörü-tr

Düşük maliyetli analog basınç transdüserleri

Kompakt bir basınç sensörü piezorezistif sensörler, kalın film seramik basınç sensörleri ve ince film metal basınç sensörleri dahil olmak üzere çeşitli teknolojiler kullanır.
Bu sensörler fiziksel bir basınç ölçümünü analog bir elektronik sinyale dönüştürür.

Kompakt analog basınç sensörünün avantajları nelerdir?

Kompakt basınç sensörü bir dizi avantaj sunar:

moin-cher-a-l-achat-en

Satın almak daha ucuz

İlk olarak, kompakt basınç sensörü genellikle basınç transdüserinden daha ucuzdur.

plus-petit-plus-leger-plus-compact-en

Daha küçük, daha hafif, daha kompakt

İkinci olarak, kompakt basınç transdüseri basınç transmiterinden daha küçük ve hafiftir, bu da makine gibi dar alanlara kurulumu kolaylaştırır. Havacılık, otomotiv, endüstriyel ekipman ve tıbbi uygulamalarda yaygın olarak kullanılırlar.

Kompakt çubuk tipi analog basınç sensörünün dezavantajları nelerdir?

Ancak kompakt basınç sensörü kullanımının birtakım dezavantajları vardır.

pressure-range-fixed-en-en

Sabit basınç aralığı

Kompakt basınç sensörü, akıllı HART basınç sensörüne kıyasla sabit bir aralığa sahiptir. Basınç aralığı kullanıcı tarafından ayarlanamaz.

un-signal-de-sortie-with-noise-and-a-lower-pressure-en

Gürültülü ve düşük hassasiyetli bir çıkış sinyali

Basınç transdüseri sinyali her zaman basınç transmitteri sinyalinden daha gürültülüdür.
Kompakt basınç sensörü doğrusallaştırma veya sıcaklık telafisi sunmaz.
Kompakt basınç sensörü akıllı HART basınç transmitterinden daha az doğr udur.
Sıcaklık kompanzasyonu olmadan, kompakt basınç sensörünün sıfır noktası ortam ve proses sıcaklıkları değiştikçe kayar.
Ayrıca, kompakt basınç sensörleri çevresel koşullara karşı daha hassastır ve akıllı HART basınç transmitterlerine göre arızaya daha yatkın olabilir.

Tüm transmitterler zaman içinde sapma gösterir. İyi bir doğruluk elde etmek için sensörlerin düzenli olarak kalibre edilmesi gerekir.
Üst düzey basınç transmiterlerine kıyasla tasarımları nedeniyle daha ucuz olan kompakt basınç sensörlerinin daha fazla sapma gösterdiği öne sürülmektedir.
Kompakt basınç sensörleri daha düzenli kalibrasyon ve bakım gerektirir.

akıllı-basınç-vericisi-en-en

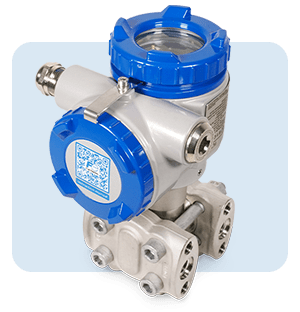

Akıllı basınç transmitteri

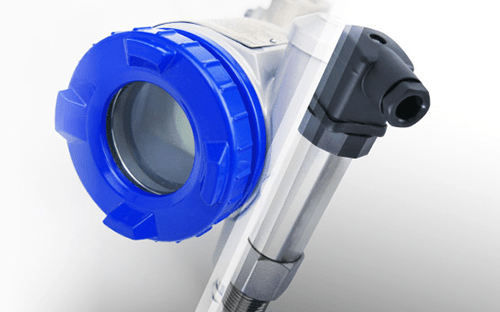

Proses basınç transmiterleri, okumayı görüntülemeden önce basınç ölçümlerini doğrusallaştıran, yükselten ve kompanse eden gelişmiş bir kompakt çubuk tipi basınç transdüseri sınıfıdır.

Akıllı endüstriyel basınç sensörleri, basınç izleme ve kontrol uygulamaları yapabilmeleri sayesinde akışkan besleme sistemlerinin ayrılmaz bir parçasıdır.

Transmitter çıkış sinyali genellikle bir akım (4 ila 20 mA) ve/veya bir dijital iletişim protokolü (HART, Modbus, Fieldbus, vb.) şeklindedir.

HART basınç transmitterinin avantajları nelerdir?

Kompakt bir basınç transdüseri yerine akıllı bir proses basınç transdüseri kullanmanın bir dizi avantajı vardır:

precision-lineaire-en

Doğrusal doğruluk

Basınç ölçümünün doğrusallaştırılması sayesinde endüstriyel basınç transmitteri, kompakt basınç sensöründen daha doğru ve güvenilirdir .
Basınç transmitterlerinin doğruluğu, tanımlanan ölçüm aralığının %0,065'i veya daha fazlasıdır.

compensation-temperature-stability-and-repetability-tr

Sıcaklık kompanzasyonu, kararlılık ve tekrarlanabilirlik

Basınç transmitterleri, ortam ve proses sıcaklığındaki değişimler için kompanse edilir.
Bu, onları harici çevre koşullarından bağımsız hale getirir.
Akıllı basınç transmitterleri, zaman içindeki sapmayı telafi etmek ve uzun vadeli stabilite sağlamak için HART protokolünü kullanan araçlarla kalibre edilebilir.

kali̇brasyon-a-la-demande-tr

Talep üzerine kalibrasyon

Proses transmitterleri, talep üzerine uygulama için gereken tam aralığa kalibre edilebilir.
Daha geniş bir basınç aralığına ayarlanabilirler.
Mevcut ayarlarının geniş bir aralıkta değiştirilmesini sağlayan bir basınç aralığı azaltma oranına sahiptirler.

inşaat-ve-sağlam-malzemeler-tr

Sağlam yapı ve malzemeler

HART proses basınç transmitterleri daha uzun hizmet ömrüne sahiptir ve basınç transdüserlerine göre daha dayanıklıdır.
Geniş bir malzeme ve proses bağlantısı seçeneği mevcuttur.
Yüksek kaliteli çelik malzeme, TIG kaynakları, yüksek kaliteli cıvata ve somunlar, yüksek kaliteli contalar ve contalar içeren bir tasarımla sağlam bir şekilde üretilmiştir.
Titreşime karşı dayanıklıdır ve toza ve neme karşı yüksek korumaya sahiptir.

Diyafram ayırıcılar ile yüksek sıcaklık uygulamaları için kullanılabilirler.

Akıllı proses basınç transmitterinin dezavantajları nelerdir?

Ekonomik çubuk tipi basınç sensörü yerine basınç transmitteri kullanmanın bir dizi dezavantajı vardır.

Basınç transmiterleri çubuk tipi basınç sensörlerinden daha pahalıdır, bu nedenle maliyet ve performans arasında bir denge vardır.

Boyutları ve ağırlıkları kompakt basınç sensörlerinden daha fazladır.
Bu nedenle, bu parametrelerin gerekli olduğu uygulamalara monte edilemezler.

basınç-sensörü-ve-basınç-vericisi-tr arasında nasıl yapılır

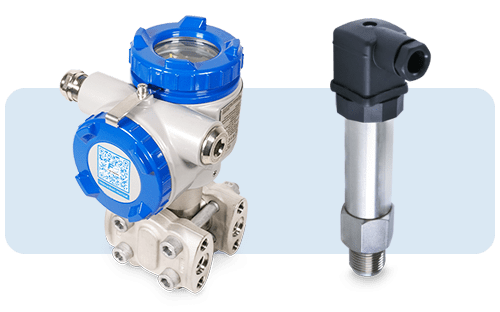

Kompakt basınç sensörü ile proses basınç transmitteri arasında nasıl seçim yapabilirim?

Bir basınç sensörü imalat ve endüstride birçok farklı uygulama için kullanılabilir. Uygulamanız için hangisini seçmelisiniz?

Projeniz için en uygun sensör tipine karar verirken bir dizi faktörün dikkate alınması gerekir: basınç aralığı, doğruluk, performans, çıkış sinyali, proses sıcaklığı, akışkanın yapısı ve fiyat aralığı.



1-ölçmek i̇çi̇n i̇hti̇yaciniz olan basinç plakasi-nedi̇r

1. Hangi basınç aralığını ölçmeniz gerekiyor?

Çubuk formatındaki kompakt basınç sensörü sabit bir basınç aralığı sunar.
Buna ek olarak, akıllı basınç transmiterinin aralığı mükemmel bir uyum için uygulamaya uyarlanabilir.

2-of-what-precision-stability-do-you-need-en

2. Hangi hassasiyet ve kararlılığa ihtiyacınız var?

HART basınç transmitterinin doğruluğu, tanımlanan ölçüm aralığının %0,065'i veya daha iyisiyken, düşük maliyetli basınç sensörünün doğruluğu tüm aralığın %0,25'idir.
Proses basınç sensörünün termal performansı ve uzun vadeli kararlılığı, kompakt bir basınç sensörününkinden 50 kat daha iyidir.

3-of-what-type-of-analog-outlet-do-yo-y need-eng-in

3. Ne tür bir analog çıkışa ihtiyacınız var?

Basınç transmitterinin analog çıkış sinyali HART protokolü ile 4-20mA iken, kompakt basınç sensörünün analog çıkış sinyali HART protokolü olmadan 4-20mA veya 0-10V'dir.

4-what-is-the-maximum-process-time-tr-tr

4. Maksimum proses sıcaklığı nedir?

Düşük maliyetli basınç sensörünün sıcaklığı 100°C ile sınırlıyken, proses basınç transmiterleri diyafram contası sayesinde 450°C'ye kadar sıcaklıklara dayanabilir.

5-require-protocol-hart-en-en

5. Süreç hakkında ek bilgi tanımlamak ve elde etmek için Hart protokolüne ihtiyacınız var mı?

Hart protokolü basınç transmiterlerinin parametrelerini ayarlamak için kullanılır ve transmiterlerin ömürleri boyunca sağlığını izlemek için kendi kendine teşhis için de kullanılabilir. Bu iletişim protokolü kompakt basınç sensörlerinde mevcut değildir.

6-is-fluid-corrosive-or-chemically-aggressive-en

6. Akışkan aşındırıcı veya kimyasal olarak agresif mi?

HART basınç transmitterleri çok çeşitli malzeme ve yapılarda mevcuttur, bu da onları basınç sensörlerinden daha çok yönlü ve sağlam hale getirir.

7-fiyat-aralığı-nedir-en-en

7. Fiyat aralığı nedir?

Proses basınç transmiterleri 400 ila 600 Euro aralığında fiyatlandırılırken, düşük maliyetli kompakt basınç sensörü yaklaşık 100 ila 150 Euro'dur.

Her uygulama için bir basınç sensörü

Bu makale, kompakt çubuk tipi basınç sensörü ile akıllı HART proses basınç transmitteri arasındaki temel farkı açıklamaktadır.
Farklı sensör tipleri arasındaki farklar hakkındaki yanlış anlamaları ortadan kaldırmak ve uygulamanız için en uygun olanı seçmenize yardımcı olmak için yazılmıştır.

sonuç-basınç-sensörü-kompakt-tr

Kompakt basınç sensörleri proses basınç transmiterlerinden daha ucuzdur, ancak aynı zamanda daha az işlev ve daha düşük doğruluk sunarlar.

Yüksek doğruluğa ihtiyaç duymadığınızda ve performans ve ölçüm sapması konusunda katı olmadığınızda seçilebilirler.

Standart basınç aralıkları ve proses bağlantıları olan uygulamalar için ekonomik ve tatmin edicidirler.

Düşük maliyetli basınç sensörleri genellikle maliyetin önemli olduğu düşük kaliteli uygulamalarda kullanılır.

Analog basınç sensörleri hakkında daha fazla bilgi edinin

sonuç-ekonomik-basınç-sensörü-tr

Uzun vadeli kararlılığı ve sağlamlığı nedeniyle basınç transmitteri, basınç transmitterine göre daha düşük bakım maliyetleri ve daha yüksek ekipman kullanılabilirliği sunarak uzun vadede daha ucuz ve daha güvenli olmasını sağlar.

Basınç transmiterleri daha fazla işlevsellik ve doğruluk sunar.

Akıllı basınç sensörlerini keşfedin

ürün-fiyat-tr

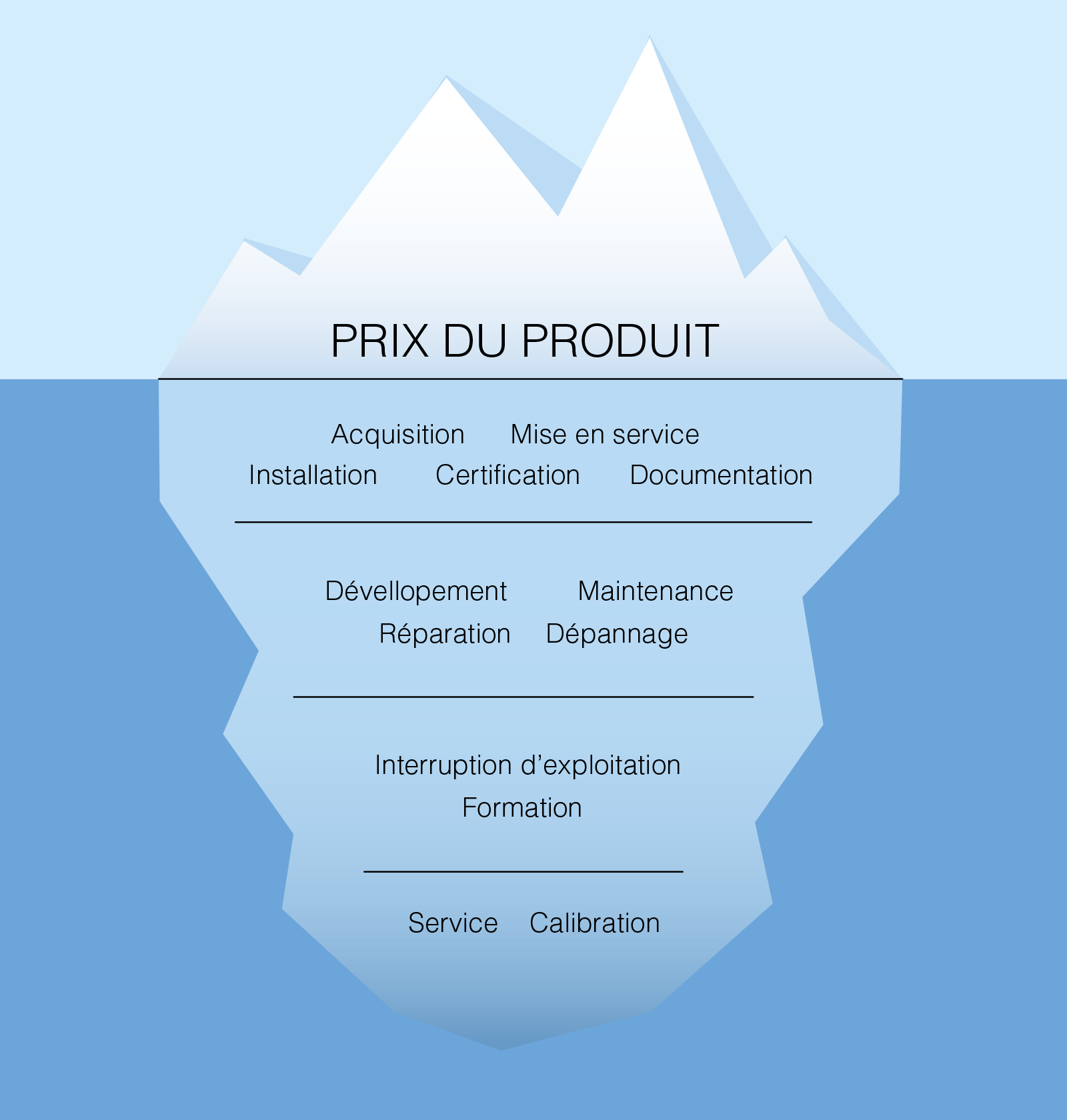

Bir basınç transdüserinin fiyatını akıllı bir proses basınç transmitterinin fiyatıyla karşılaştırırken, toplam sahip olma maliyetini göz önünde bulundurmak çok önemlidir. (TCO)

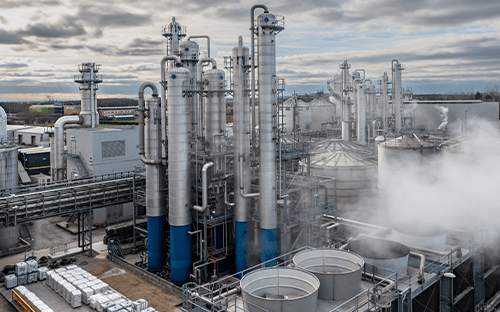

Petrol ve gaz, kağıt hamuru ve kağıt, kimya, hidrojen, enerji, metal ve çimento endüstrileri gibi daha zorlu uygulamalar için daha iyi bir seçimdir.

KriterlerAnalog basınç sensörüAkıllı proses basınç transmitteri
ÖzelliklerTek analog sinyal (4-20 mA), Sinyal işleme olmadan doğrudan basınç ölçümü


Basit analog sinyal (4-20 mA) ve dijital iletişim (HART, Profibus), Gelişmiş teşhis fonksiyonları, Uzaktan yapılandırma ve ayarlama, Endüstriyel yönetim ve otomasyon sistemleri ile kolay entegrasyon
MaliyetlerSatın almaktan daha az,Satın alma fiyatından daha fazla,
Optimize edilmiş kullanım durumları
Kritik olmayan uygulamalar için idealdir, gelişmiş özellikler gerekmediğinde uygundur		Hassasiyet, kontrol ve gerçek zamanlı teşhisin kritik olduğu karmaşık endüstriyel ortamlar için mükemmeldir
Çalışma sıcaklığıStandart sıcaklık aralığı450°C'ye kadar daha yüksek sıcaklık aralıklarında çalışabilir
Kararlılık ve hassasiyetDeğişimleri telafi edecek fonksiyon yok. Basınç ve sıcaklık değişimlerine karşı hassasGelişmiş dengeleme ve düzeltme algoritmaları sayesinde üstün doğruluk ve kararlılık
Kurulum ve devreye almaBasit kurulum. Yapılandırma seçeneği yok.HART cep veya yazılım üzerinden yapılandırma ve ayarlama seçenekleri sayesinde esnek kurulum.
