Küçük boru çaplarında endüstriyel proses sıvılarının akışını nasıl ölçersiniz?

Üretim süreçlerinde, araştırma laboratuvarlarında, hammaddelerin bitmiş ürünlere dönüştürülmesi sırasında ve paketleme sırasında sıvıların hassas bir şekilde ölçülmesi ve kontrol edilmesi ihtiyacı her yerde mevcuttur.

Uygun ölçüm teknolojileri kullanılarak akışkan akışının sürekli ölçümü, kontrolü ve analizi, endüstriyel proseslerin güvenilirliğini, performansını ve çalışma süresini artırmanın yanı sıra çevresel sürdürülebilirliği ve standartlara ve yönetmeliklere uyumu da iyileştirir.

Bu makale, küçük boru çaplarında akışkan akış kontrolü için artan zorlukları ve modern çözümleri incelemektedir.

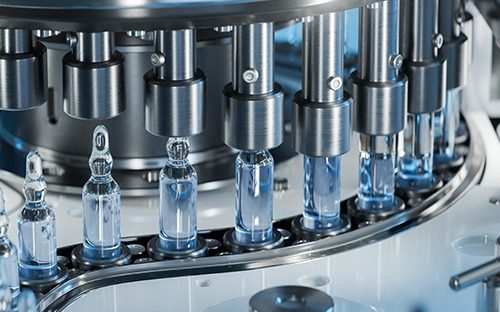

Akışkan akışı yönetimi imalat sektöründe neden giderek daha önemli hale geliyor?

why-fluid-flow-management-tr

Endüstriyel sıvı akış ölçümü ve kontrolü teknolojileri, büyük boruları içeren uygulamalar için iyi bir şekilde oluşturulmuştur, ancak hızlanan pazar eğilimleri farklı ve acil bir zorluk ortaya koymaktadır: küçük borularda akış ölçümü.

Daha hızlı, daha küçük, daha kompakt ve daha ucuz makinelere yönelim , küçük çaplı, yoğun aralıklı borulardaki sıvı akışını ölçme ihtiyacını artırmıştır. Örnekler arasında yarı iletkenler, farmasötikler, biyofarmasötikler ve yaşam bilimleri, gıda işleme, ısıtma, havalandırma ve iklimlendirme ve her türlü yüksek saflıkta su uygulaması yer almaktadır.

Küçük borulardaki ve dar alanlardaki uygulamalar, sadece boyut açısından değil, yeni bir ölçüm ve sayım yöntemi gerektirir.

Üreticiler doğru, verimli ve uygun maliyet li, kullanımı kolay, kurulum maliyeti düşük veya hiç olmayan, güvenilir veri ve düşük enerji tüketimine sahip bir teknoloji arıyor.


Küçük borular için hangi uygulamalar mikroakışkan ölçümlerindeki trendi yönlendiriyor?

fabrication-de-semi-conducteurs-tr

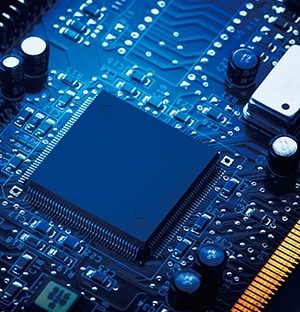

Yarı iletken üretimi

Yarı iletken endüstrisi, üretim teknolojisini minyatürleştirme yöntemiyle devrim yaratmıştır. Mikro akışkanlar temizlik, durulama, soğutma, kaplama ve diğer hayati süreçler için kullanılmaktadır. Örneğin, soğutma ekipmanı işlemi, çapı 10 mm'ye kadar olan çok küçük, yoğun aralıklı borular kullanılarak makinenin içinde gerçekleştirilir.

laboratory-testing-and-dose-mixing-en-en

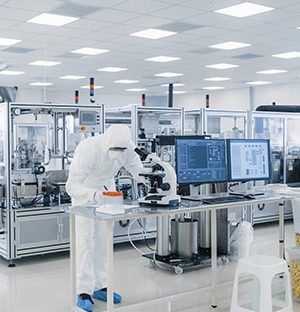

Laboratuvar testleri ve ölçülen karışımlar

İlaç sektöründe, ilaçların oluşturulması ve seri üretilmesi süreci, reçetenin çeşitli bileşenlerinin çok hassas bir şekilde dozajlanmasını içerir. Laboratuvar testlerinden dozajlama ve karıştırmaya kadar, nihai ürünü oluşturan farklı aktif ve inaktif maddeler için çeşitli borular ölçülür.

Maksimum kalite, güvenlik ve verimliliği garanti etmek için bu ölçümlerin her zaman son derece hassas olması gerekir.

ısıtma-verimliliği-en

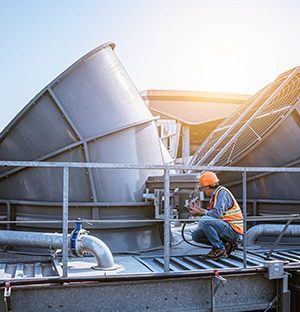

Isıtma, havalandırma ve iklimlendirme verimliliği

HVAC boru tesisatındaki akış hızlarının kontrol edilmesi, enerji ve su tasarrufunun yanı sıra çevre düzenlemelerine uyulmasına da yardımcı olur. HVAC sistemlerinden gelen yoğuşma suyunun geri kazanımı ve geri dönüşümü, kompakt yoğuşma suyu pompaları ve geri dönüş sistemlerini içeren diğer maliyet tasarrufu ve atık önleme önlemleridir.

detection-des-fuites-en

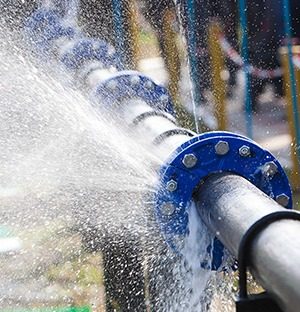

Sızıntı tespiti

Sektörün veya uygulamanın büyüklüğü ne olursa olsun, kayıp önleme temel bir ihtiyaçtır. Yukarı ve aşağı yönlü üretim süreçlerinde boru sızıntılarının erken tespiti, aksi takdirde maliyetli olabilecek dökülmeleri hızla durdurmak için gereklidir. Sıvı akışının doğru ölçümü, sıvı kayıplarının ve boş boruların tespit edilmesini sağlar.

mülkiyet devri-en

Mülkiyet devri

Satıcılar tarafından alıcılara teslim edilen sıvı ürünlerin beklenen hacimde doldurulmasını sağlamak için sıvı ölçümünde yüksek doğruluk gereklidir. İster aşı şişeleri doldurulsun ister çeşmelerden içecek dağıtılsın, kullanılan akış ölçer belirtilen doğruluk gereksinimlerini karşılayacak şekilde tasarlanmalıdır.

mandates-locales-en

Yerel yetkiler

Kuraklığa eğilimli bölgelerde su tüketimini kontrol etmeyi amaçlayan yeni yerel direktifler, tüketiciler için akış ölçüm cihazlarına ihtiyaç yaratmıştır. Evsel su tüketiminin izlenmesi, tüketicilerin aşırı tüketim cezalarından kaçınmak için adım atmalarını sağlayacaktır.


Ölçülecek sıvının türü neden önemlidir?

ölçülmesi̇ gereken akişkan türü neden önemli̇di̇r-tr

Ultra saf su, yani en yüksek standartlarda arıtılmış su, yarı iletkenlerin ve farmasötik ürünlerin üretimi gibi sektörlerde temel bir unsurdur.

Tüm kirleticiler giderildiğinden, ultra saf suyun elektromanyetik tipte bir akış ölçüm cihazı tarafından ölçülebilecek veya tespit edilebilecek iletkenliği yoktur. Buna karşılık, geçiş süresi tabanlı ultrasonik akış ölçüm yöntemi ultra saf suyun özellikleri nedeniyle idealdir.

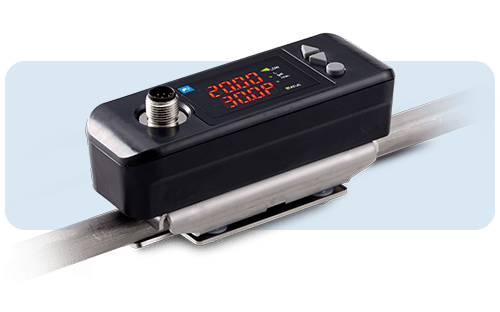

Ultrasonik akış ölçerlerin geleneksel teknolojilere göre başlıca avantajları nelerdir?

bitmetrelerin-ultrasons-tr-ana-faydaları-nelerdir

Ultrasonik akış ölç erler borulardaki akış hızını ölçer. Elektromanyetik akış ölçerler, kütle akış ölçerler, türbin akış ölçerler ve diğerleri ile karşılaştırıldığında, ultrasonik akışkan akış ölçüm teknolojisinin en büyük avantajı tamamen müdahaleci olmamasıdır.

Diğer tüm teknolojiler çok daha pahalıdır, çünkü yalnızca akış ölçeri satın almanız gerekmez, aynı zamanda gelip boruları kesen, flanşları kaynaklayan kaynakçılara da ödeme yapmanız gerekir.

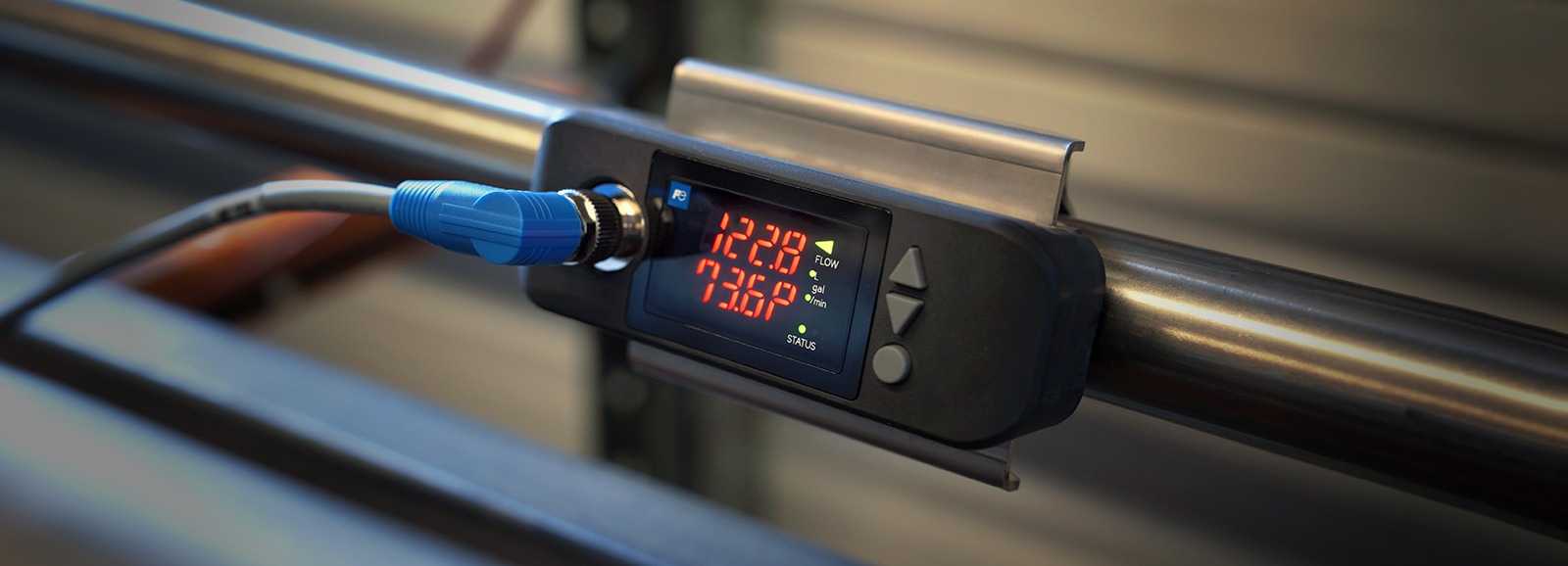

Fuji Electric'in S-Flow'u gibi ultrasonik çözümlerle, doğrudan tüketici ekipmanının yakınında ölçüm yapabilir, cihazı borunun etrafına sabitleyebilir ve ölçüme başlayabilirsiniz. Hiçbir şeyi durdurmadan ve boruyu değiştirmeden. Bu çok düşük maliyetli bir çözümdür.

hiçbir şey yapma-ve-sürüşü-değiştirme-en

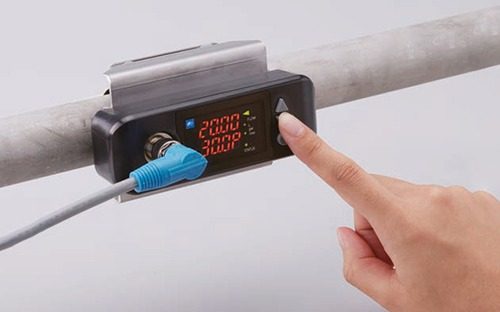

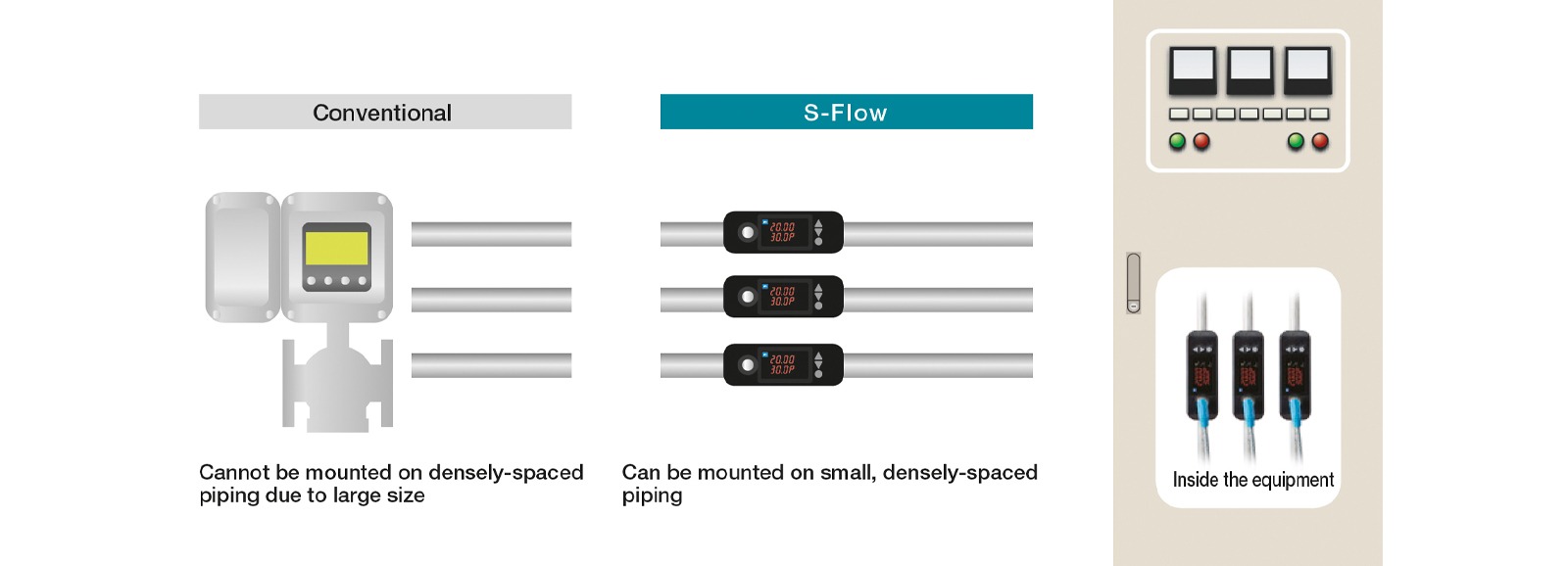

S-Flow gibi entegre ultrasonik akış ölçerler küçük boruların yarattığı zorlukların üstesinden nasıl geliyor?

Bu yeni yaklaşım, ölçümleri üretim ekipmanının dışına değil içine entegre etmek için küçük, kompakt ölçüm cihazları kullanır.

Müdahaleci olmayan bir tasarımın temel avantajlarına ek olarak, bu kelepçeli ölçüm cihazları küçük borular ve dar alanlar için özel olarak tasarlanmıştır ve standart olarak ±% 2,0 hassasiyetle gelir. Akış sensörü ve transmitter yerden tasarruf etmek için entegre edildiğinden, geleneksel teknolojilerden önemli ölçüde daha küçüktürler.

ultrason-bitmetreleri-schema-defis'e-nasıl-cevap-verdi

Hafif ve kompakt olmaları sayesinde, üretim makinelerinin içindeki mevcut borulara, makineler çalışmaya devam ederken ve gres, boru modülasyonu veya sensörler arasındaki mesafenin ayarlanmasına gerek kalmadan kolayca monte edilebilirler.

Bu tip ultrasonik akış ölçerler, 6 mm'ye kadar küçük boru çaplarına sahip çok çeşitli uygulamalar ve çok çeşitli boru malzemeleri ve akışkanlar için uygundur. Yüksek doğrulukta akış hızları, 0,5 saniyelik tepki süresiyle geçiş süresi yöntemi kullanılarak dijital sinyal işleme sayesinde hızlı bir şekilde görüntülenir.

Opsiyonel entegre sıcaklık sensörü ile akış ve sıcaklık aynı anda ölçülebilir. Tesisler ekipman, enerji ve sızıntı tasarrufunun yanı sıra üretim sürecinde ve uyumlulukta iyileştirmeler de dahil olmak üzere bir dizi avantaj elde eder.

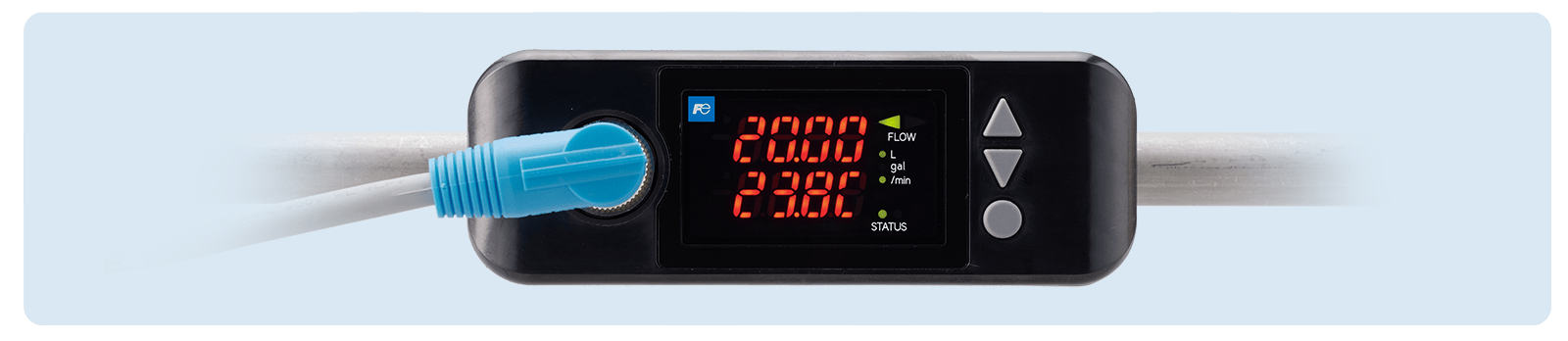

Akış ölçüm performansı ve güvenilirliğinde zirveye ulaşma

performansın zirvesine ulaşmak-en-en

Küçük borulardaki sıvı akışını ölçmek için kelepçeli S-Flow ultrasonik akış ölçer ile yenilik yapın ve optimize edin.

inovate-and-optimize-with-the-bitmeter-a-ultrasons-s-flow-tr

S-Flow ultrasonik akış ölçer, küçük boru çaplarında bile sıvı akışını doğru bir şekilde ölçmeyi mümkün kılar. Gelişmiş ultrasonik teknolojimize ve yenilikçi tasarımımıza dayanan S-Flow akış ölçer, endüstriyel prosesleriniz için optimum performansı garanti eder.

  • Sadece 4 vidayı sıkarak kolayca monte edilir ve gres gerekmez.
  • Yer tasarrufu sağlayan entegre akış sensörü ve transmiter.
  • Akış hızı ve sıcaklığın eşzamanlı ölçümü için opsiyonel olarak bir sıcaklık sensörü mevcuttur.
  • DN8'den DN32'ye kadar olan borularda ölçüm yapabilir.
  • Okunması kolay iki sıralı LED ekran.

S-Flow kompakt ultrasonik akış ölçeri keşfedin


çöz-endüstriyel-mücadeleni-en

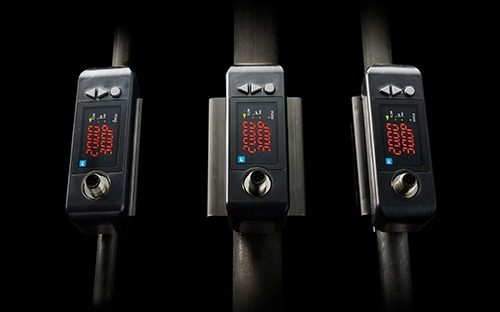

Endüstriyel zorluklarınızı çözme

Küçük boru çaplarında endüstriyel proses sıvılarının akış hızlarını ölçmekte sorun mu yaşıyorsunuz?

S-Flow ultrasonik akış ölçer etkili bir çözüm sunar.

Doğru ölçüm ve sağlam işlevselliği, en karmaşık sıvı ölçümlerinin üstesinden gelebilir ve endüstriyel proseslerinizin sorunsuz ve verimli bir şekilde çalışmasını sağlar.


Akış ölçümünün zorluklarının işinizin önüne geçmesine izin vermeyin

Uzmanlarımız, S-Flow ultrasonik akış ölçeri endüstriyel proseslerinize nasıl entegre edeceğiniz konusunda size tavsiyelerde bulunabilir.
