Özellikler

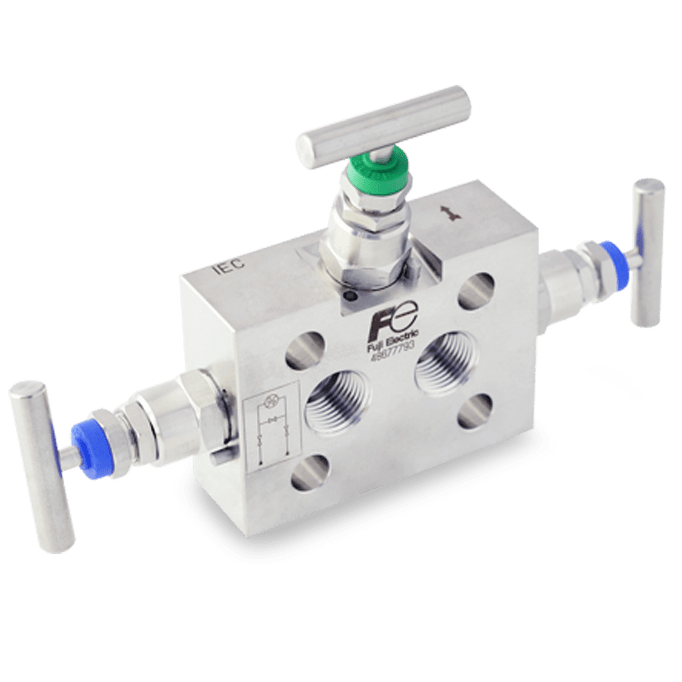

3 yollu manifold iki izolasyon valfi ve bir basınç dengeleme valfinden oluşur. İzolasyon valfleri prosesi fark basınç ölçüm cihazından ayırırken, dengeleme valfi pozitif ve negatif taraflar arasında basınç dengesini sağlar, böylece devreye alma ve çalışma sırasında aşırı basıncı önler.
Dönmeyen sabit bir milin kullanılması, sızdırmazlık elemanları üzerindeki aşınmayı azaltmaya yardımcı olur ve böylece özellikle sık çalışma durumunda bileşenlerin ömrünü uzatır. Buna ek olarak, vananın fırlatma önleyici tasarımı, özellikle basınç gerilimlerinin yüksek olduğu uygulamalarda kullanım güvenliğini artırır.

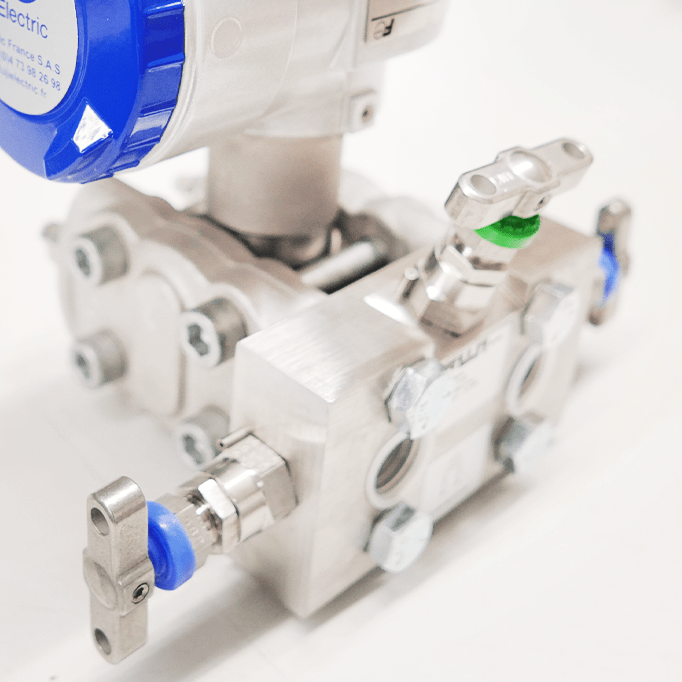

3 yollu manifold, FKC fark basınç sensörünün izolasyonunu, kalibrasyonunu ve temizlenmesini sağlar.
316L PASLANMAZ ÇELİK'ten üretilmiştir, maksimum 414 bar (6000 Psi) basınca dayanabilir ve PTFE contalar sayesinde mükemmel bir sızdırmazlık sağlar.
Çeşitli montaj türleriyle uyumlu olan bu ürün, sağlamlık ve güvenilirlik gerektiren endüstriyel uygulamalar için idealdir.
| Basınç | 414 bar (6000 Psi) |
| Malzeme | 316L PASLANMAZ ÇELIK |
| Su Yalıtımı | PTFE |
| Bağlantı | Giriş - 1/2" NPT dişi |
| Montaj | Doğrudan montaj veya doğrudan flanş/flanş montajı (modele bağlı olarak) Tüm testler ve üretim işlemleri manifold monte edilmiş haldeyken gerçekleştirilir:
- Fark basınç transmiterleri için 1,5 x statik basınçta basınç ve sızıntı testi
- Üretim ekipmanı ile kalibrasyon |
| Çeşitli (modele bağlı olarak) | M10/ Ø12 montaj delikleri
1/4" NPT drenajlar
1/4" NPT drenajlar / tapalar |
| Uygulamalar | Fark basınç ölçüm cihazları için izolasyon, basınç dengeleme, hava alma ve havalandırma valfleri Agresif ortamlarda bile yüksek viskoziteli veya kristalize olmayan gaz halindeki sıvılar ve agresif sıvılar için |
| Özel özellikler | Vana kapağındaki dönmeyen mil ucu sayesinde düşük aşınmalı tasarım
Yüksek basınçta bile düşük tork ve valf kolunun sorunsuz çalışması
Valf kapağının fırlamaya karşı tasarımı sayesinde daha fazla güvenlik
Talep üzerine vana ve bağlantı kombinasyonu
Standartlaştırılmış 54 mm merkez mesafeleri, aşağıdakiler için uygundur
yaygın olarak kullanılan proses transmitterleri için |
